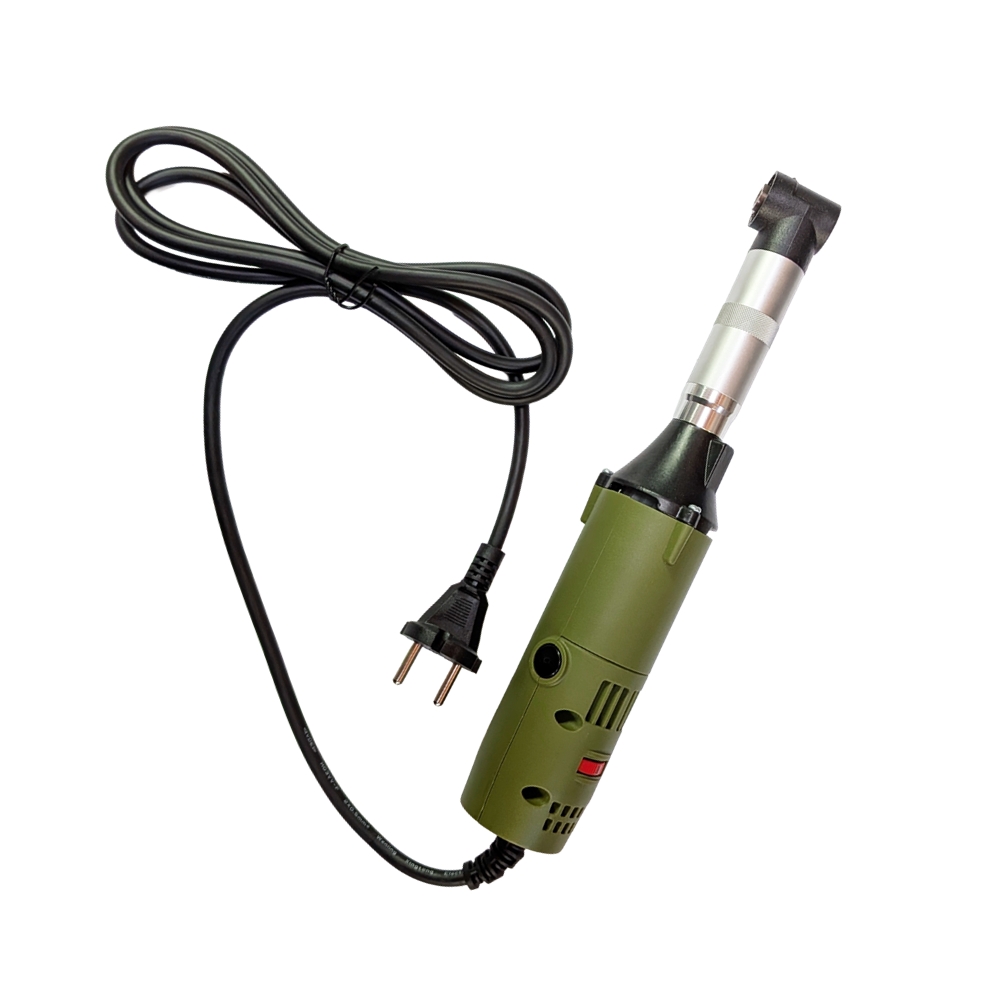

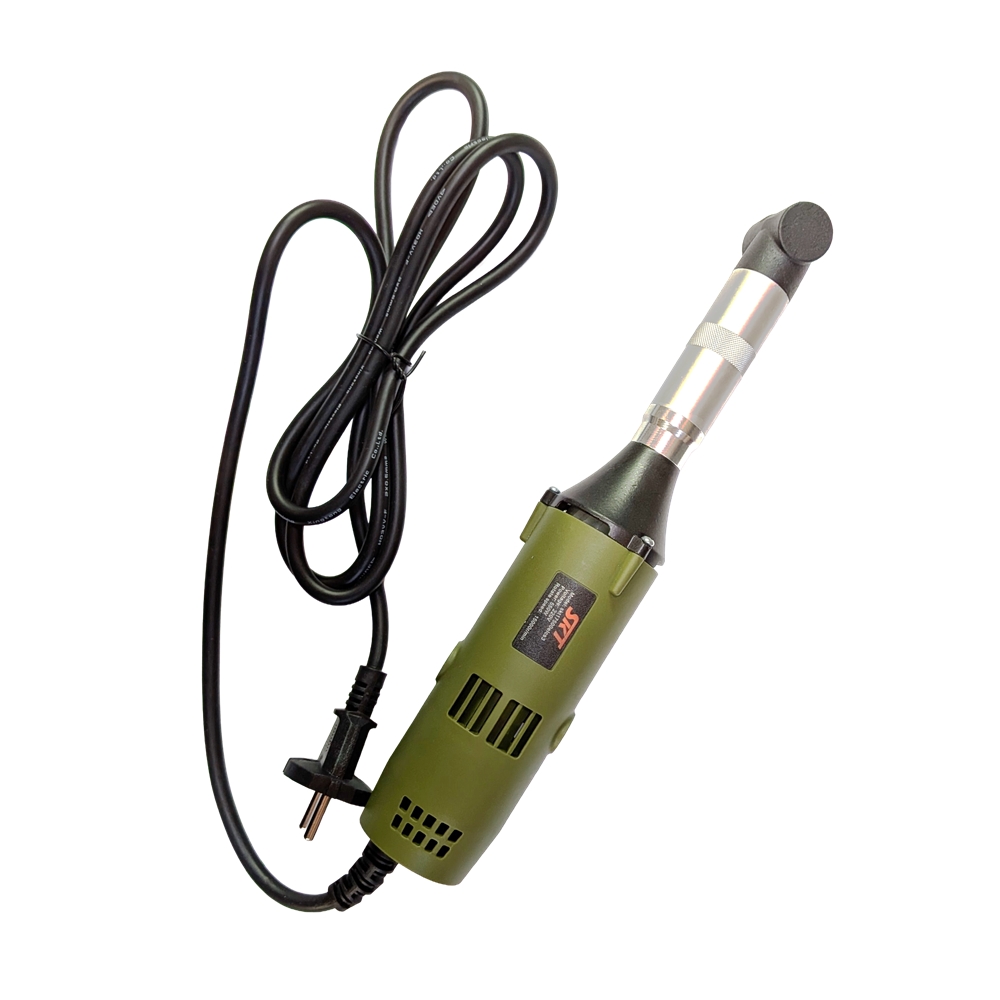

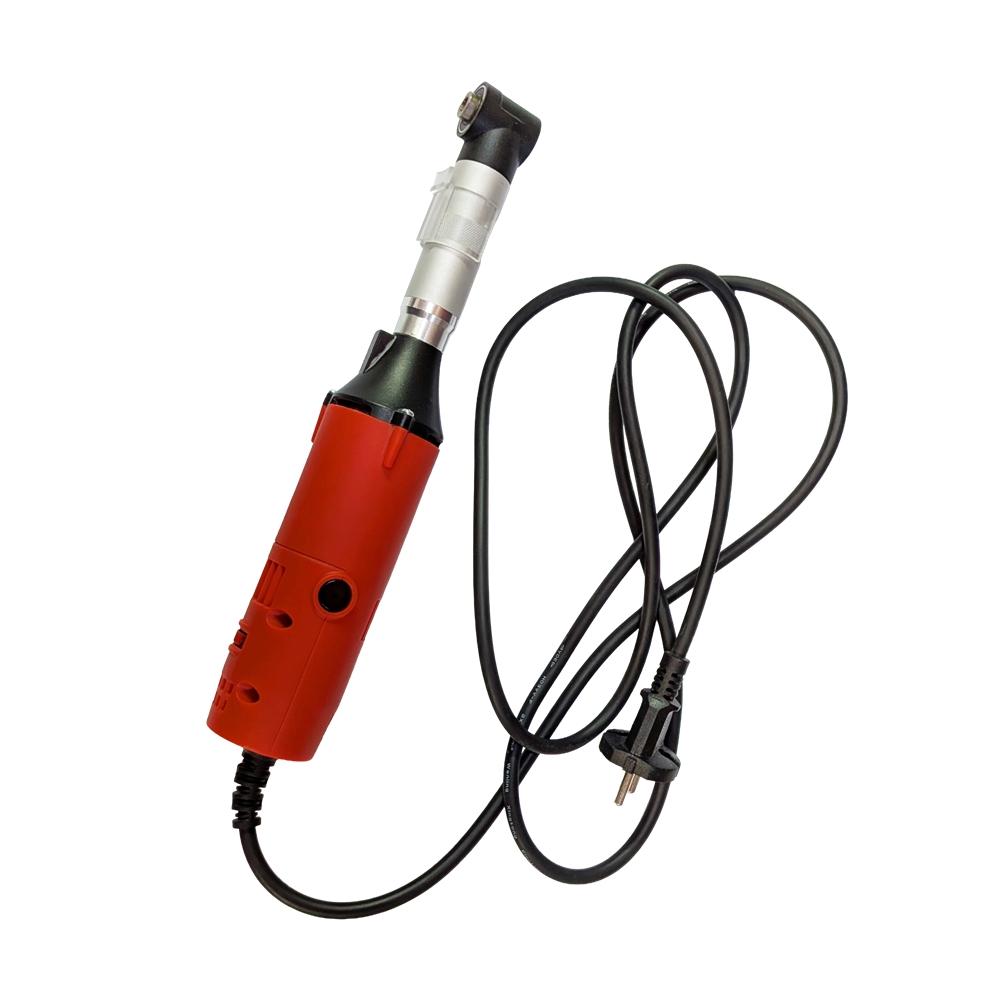

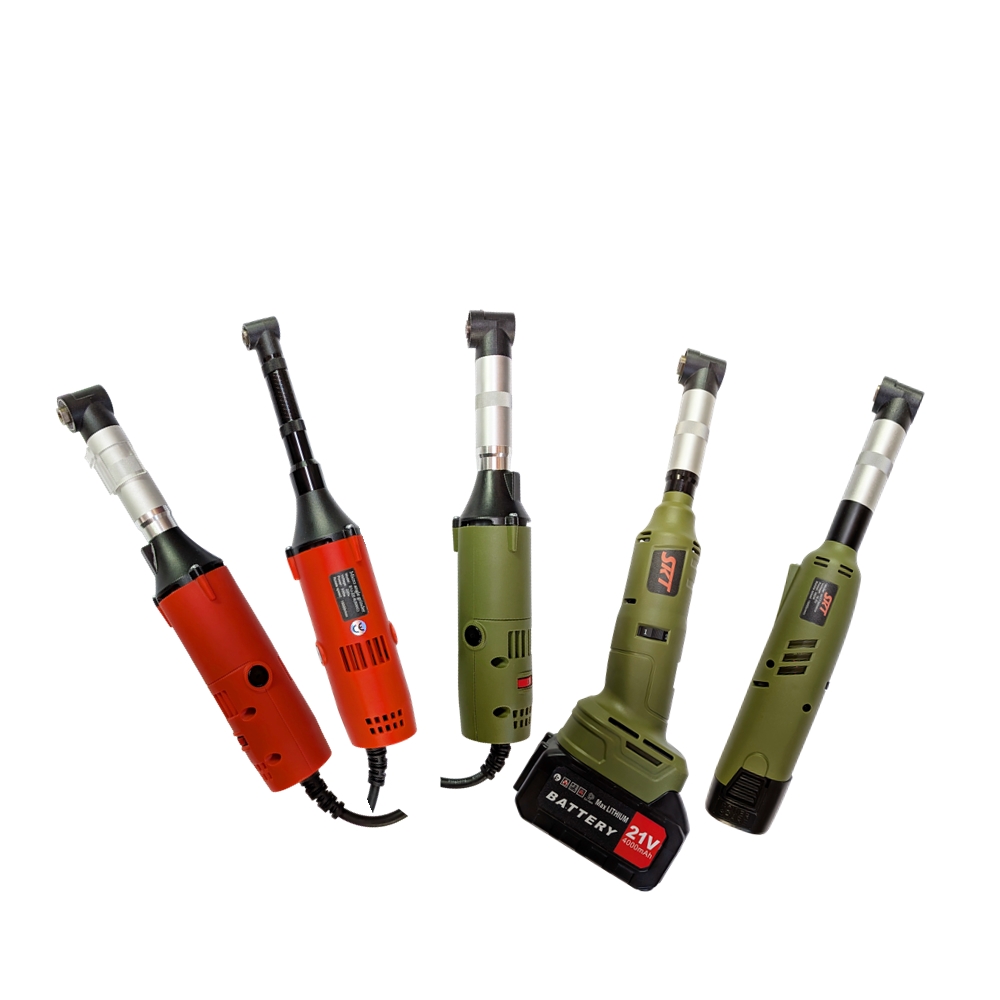

Használati útmutató - Mini, hosszúnyakú sarokcsiszoló

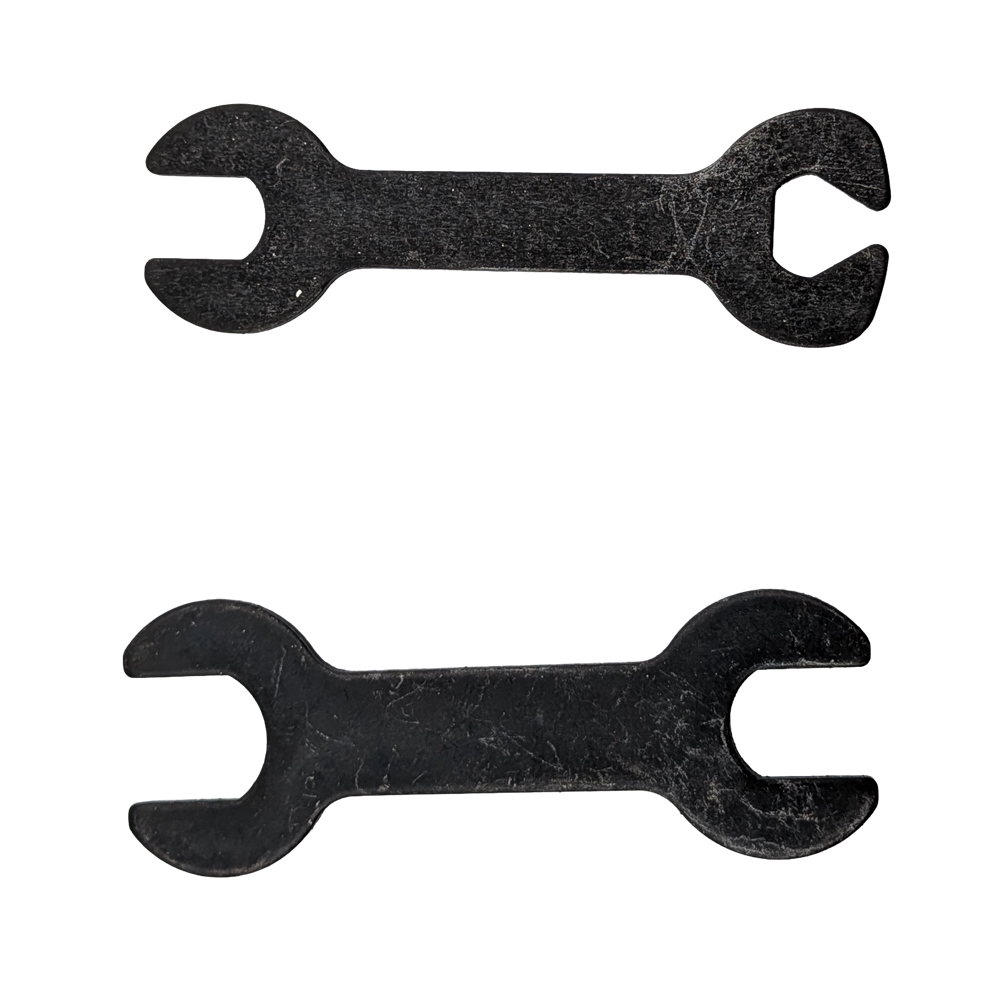

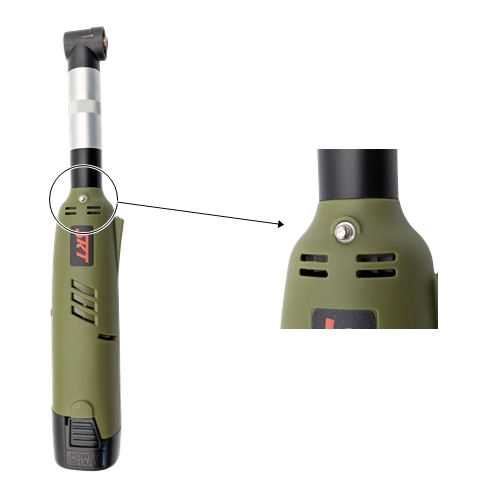

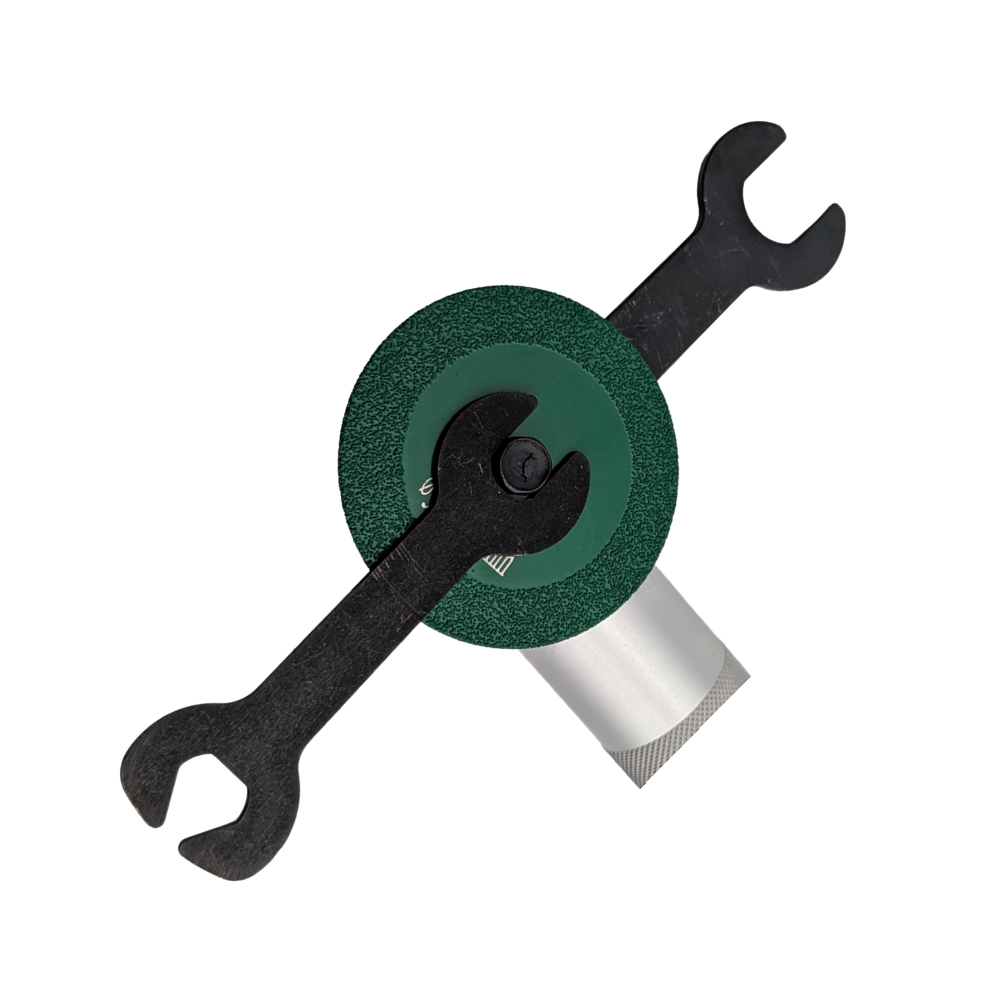

1. Kiválasztva a megfelelő kulccsal fogjuk le a menetes tengelyt
2. Válasszuk ki a megfelelő felhylezendő alkatrészt s ameddig lehetséges kézzel helyezzük rá
3. A második kulcs segítségével húzzuk meg a terméket hogy az stabilan a gépen maradjon

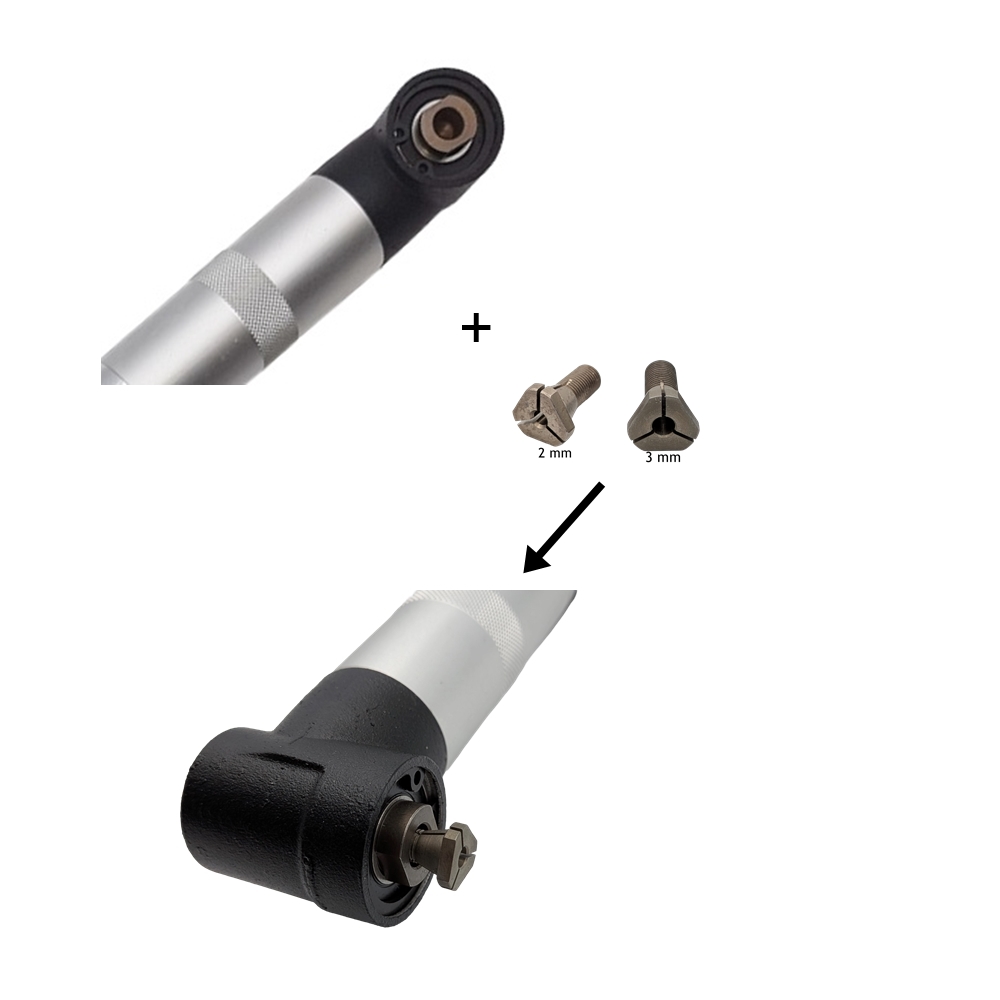

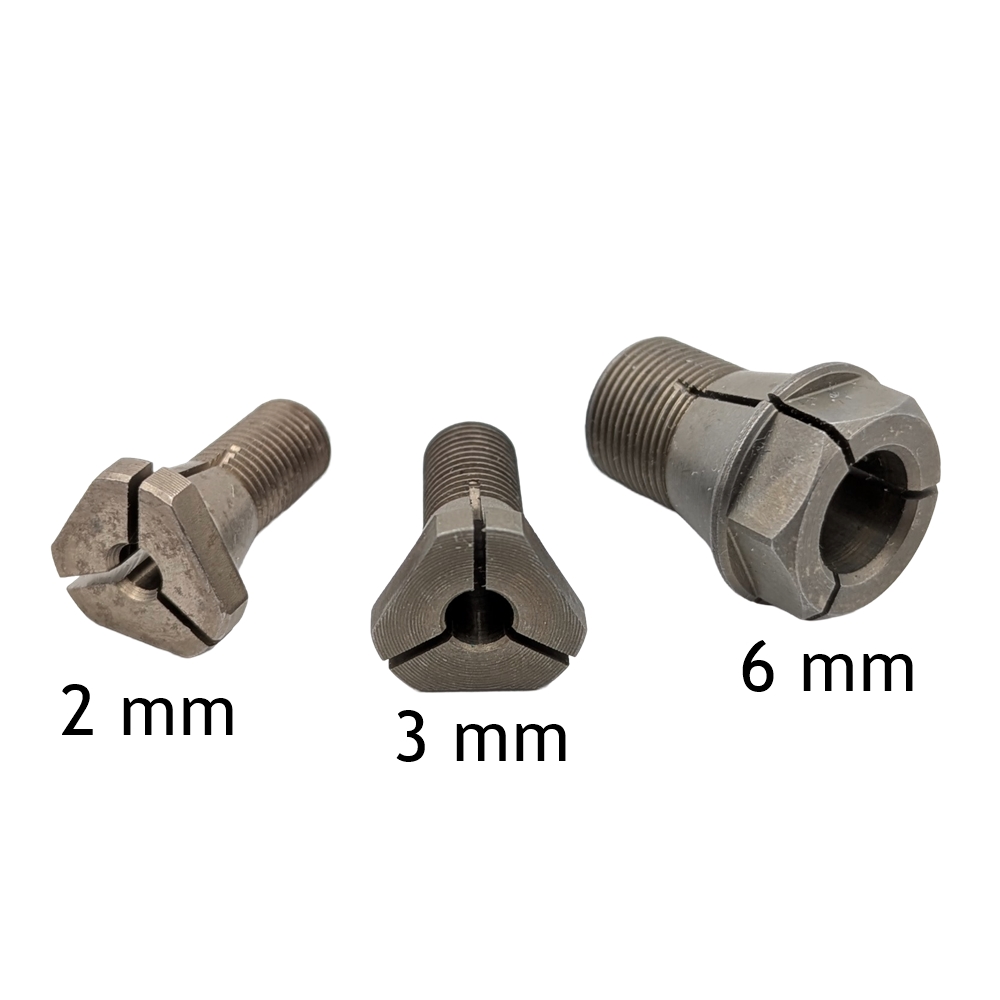

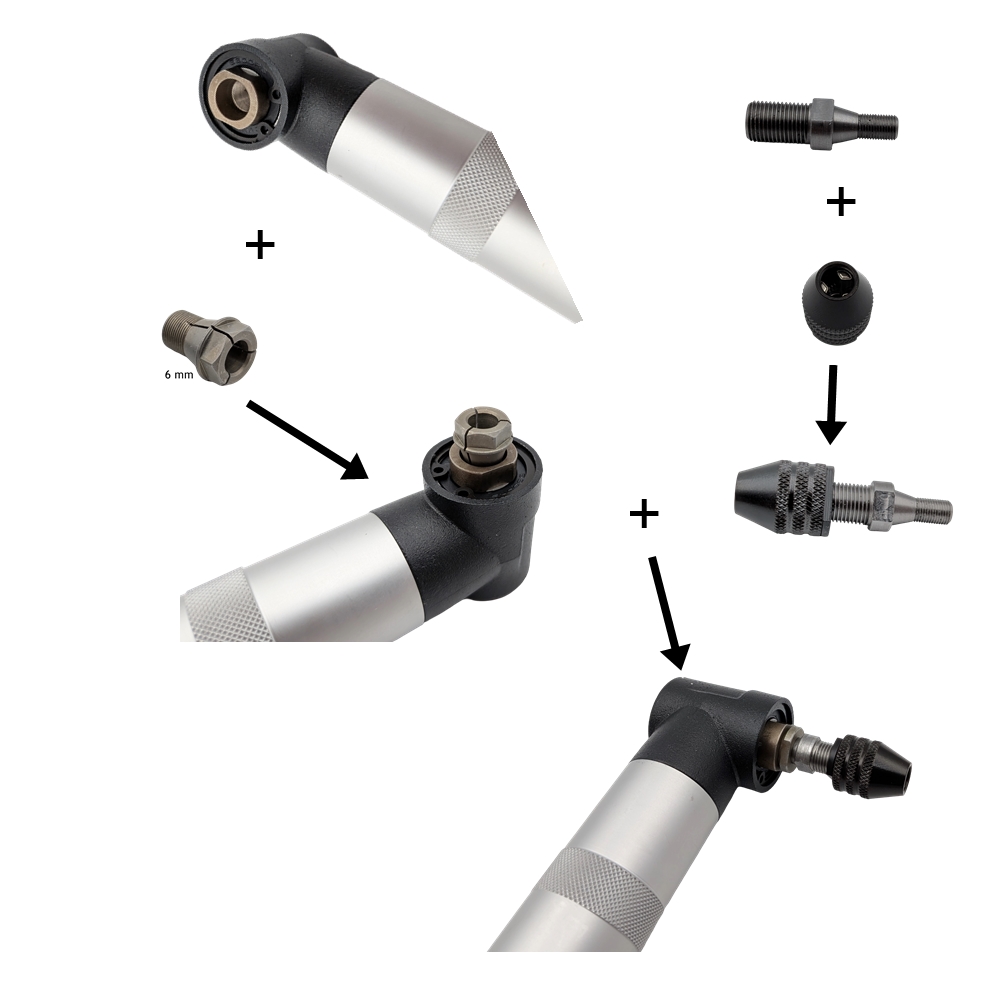

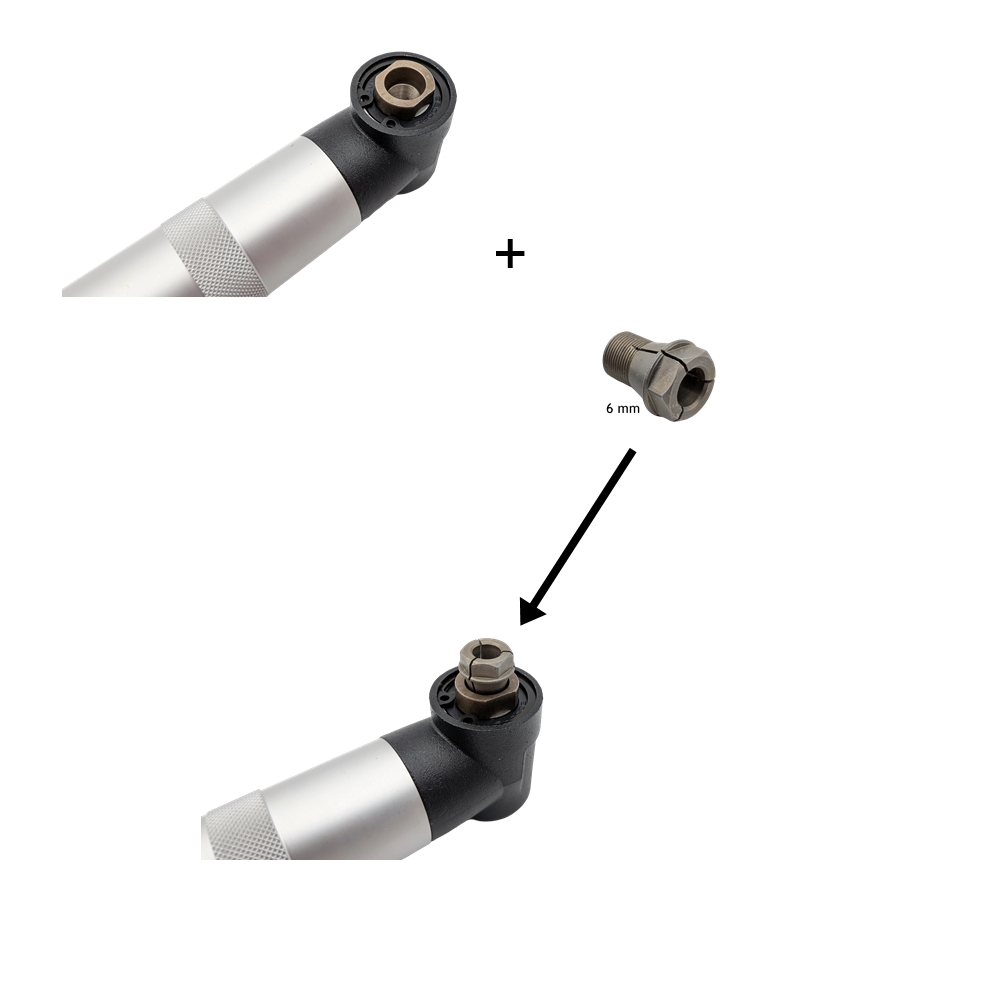

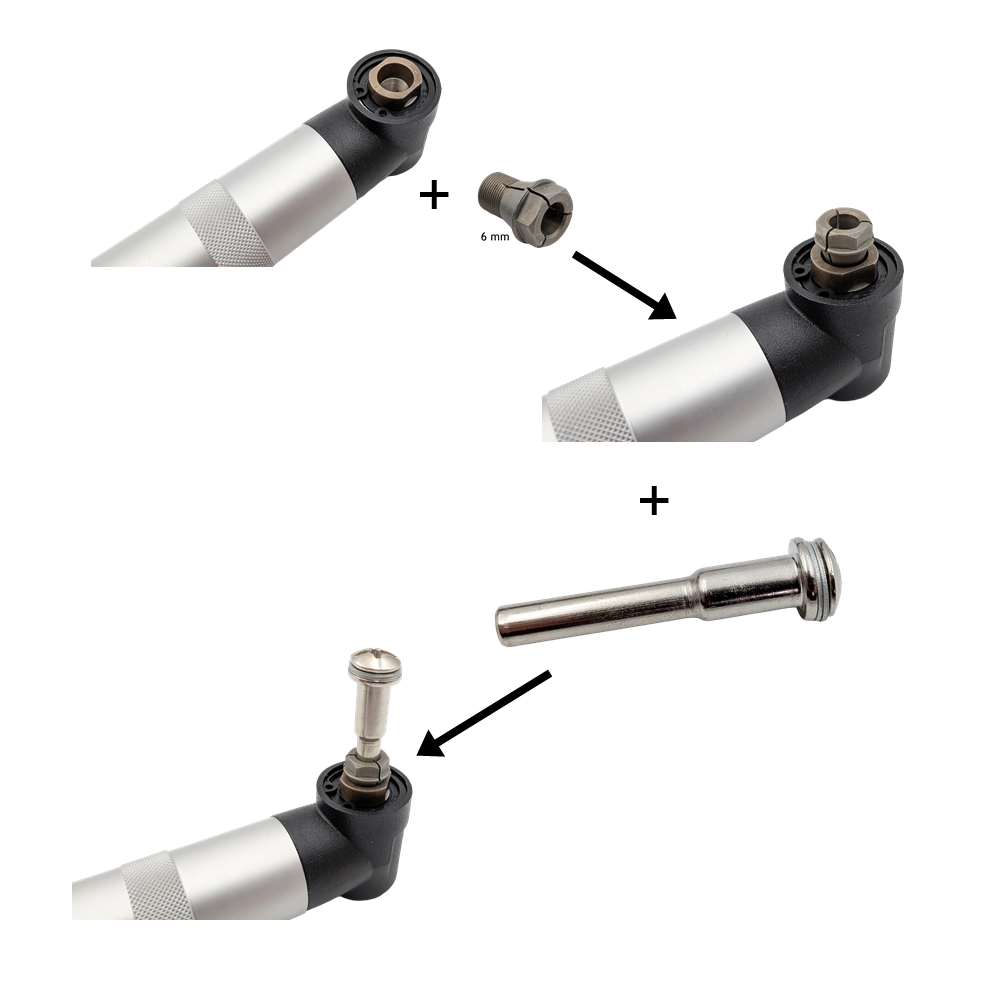

1. Válassza ki a szükséges befogópatront

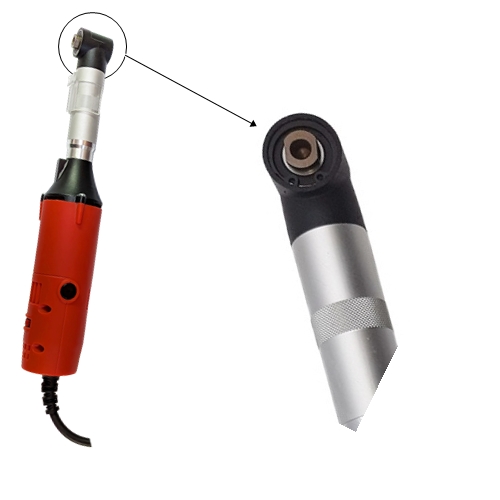

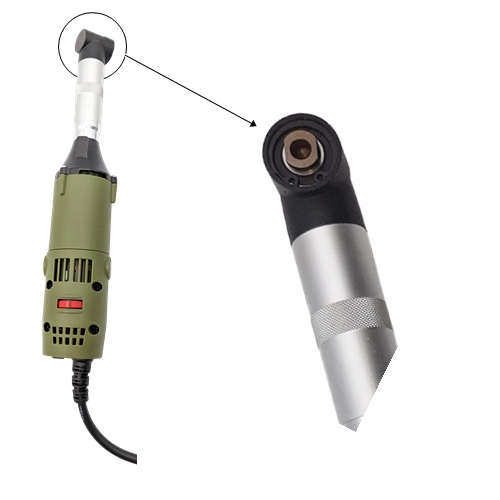

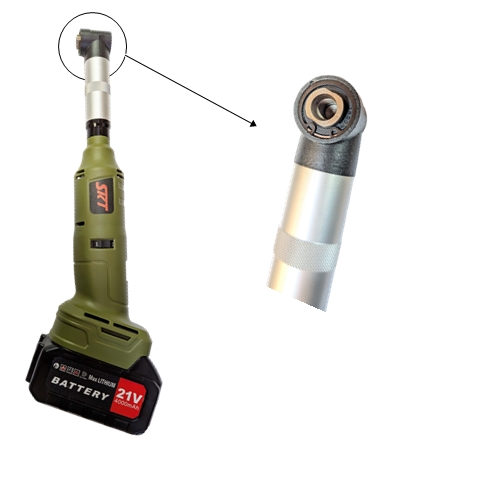

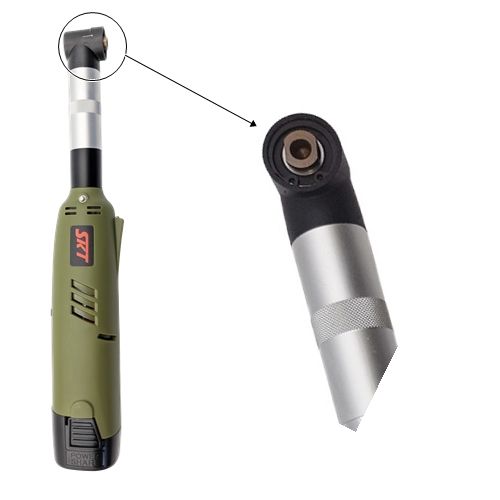

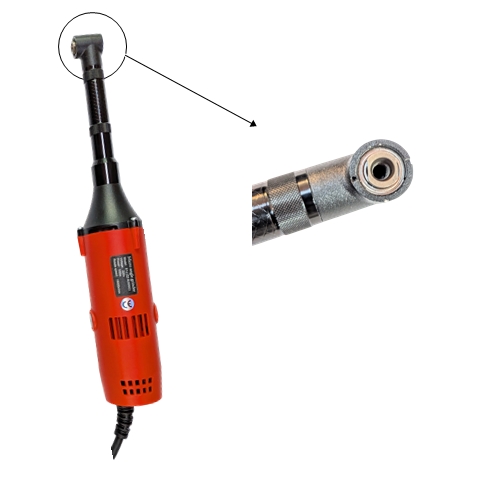

2. Amennyiben olyna géppel rendelkezik melynek menetes tengelye széles lásd 3. kép akkor csak a 6 mm-es patron megy bele közvetlenül, a kisebb patronokhoz szüksége lehet egy szükítőre lásd: 27 alkatrész
3. Kézzel csavarja bele a menetes tengelybe de ne húzza meg hosz a sárral rendelkező alkatrészt bele tudja csúsztatni
4. Ha már belehelyezte a megfelelő szárat húzza meg a patront (kulcsokat használva) hogy rögzítse az alkatrészt

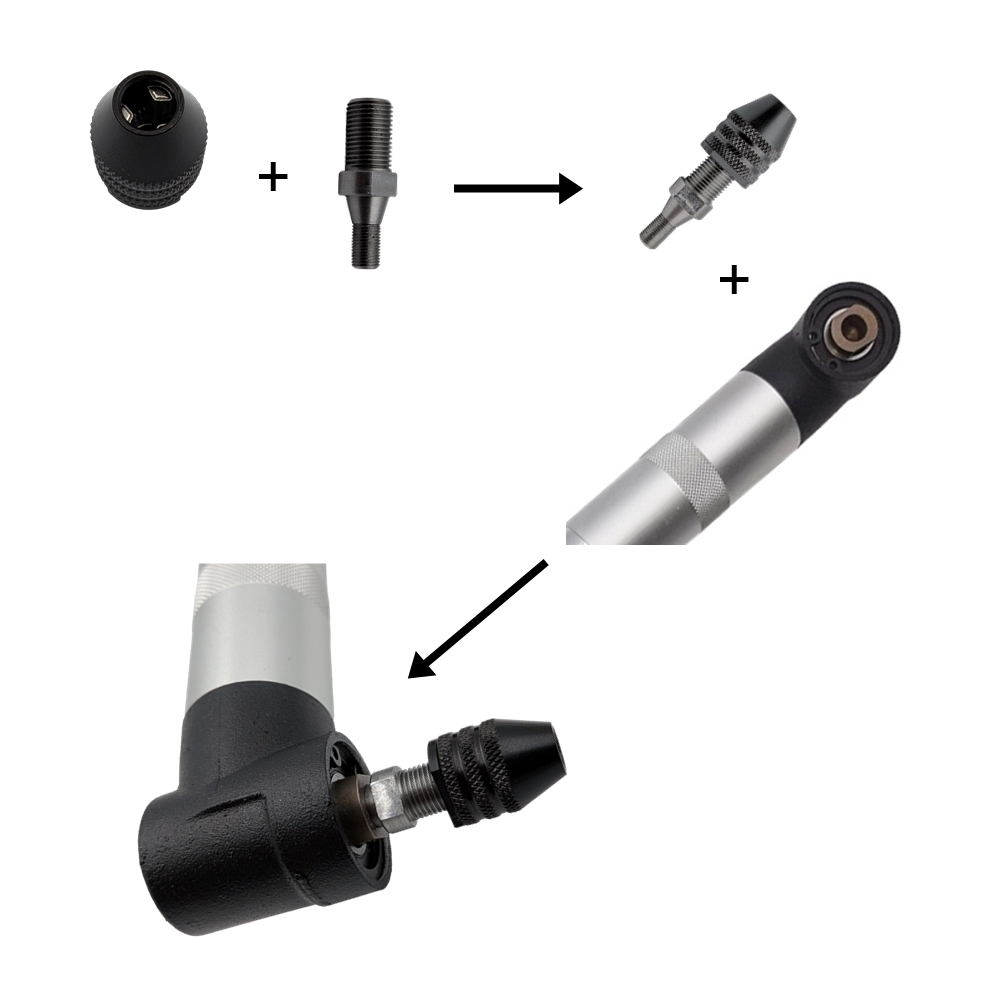

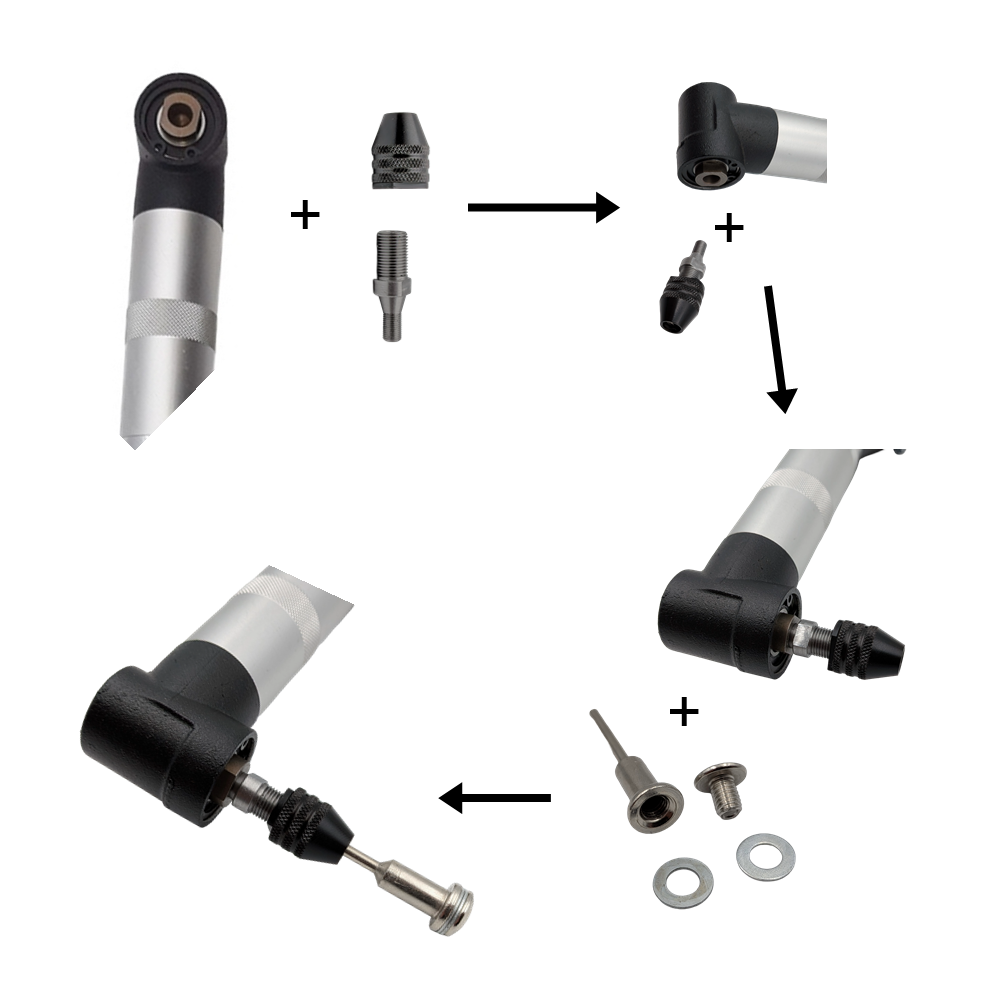

1. Szűkebb menetet tekerje bele a menetes tengelybe.

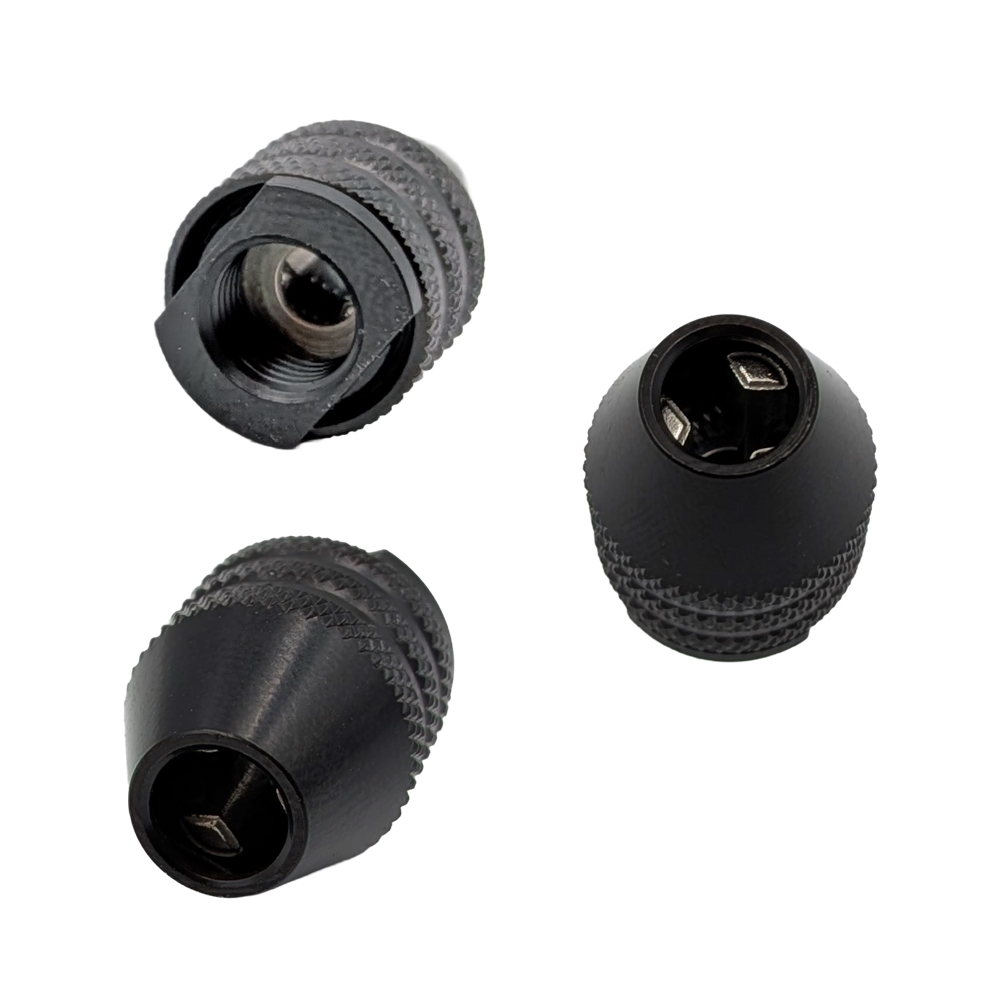

2. A befogótokmányt tekerje rá annyira hogy a megfelelő szárral rendelkező alkatrészt bele tudja csúsztatni.
3. A kulcsok és a keze segítségével biztosítsa az alkatrészt a mini sarokcsiszolón

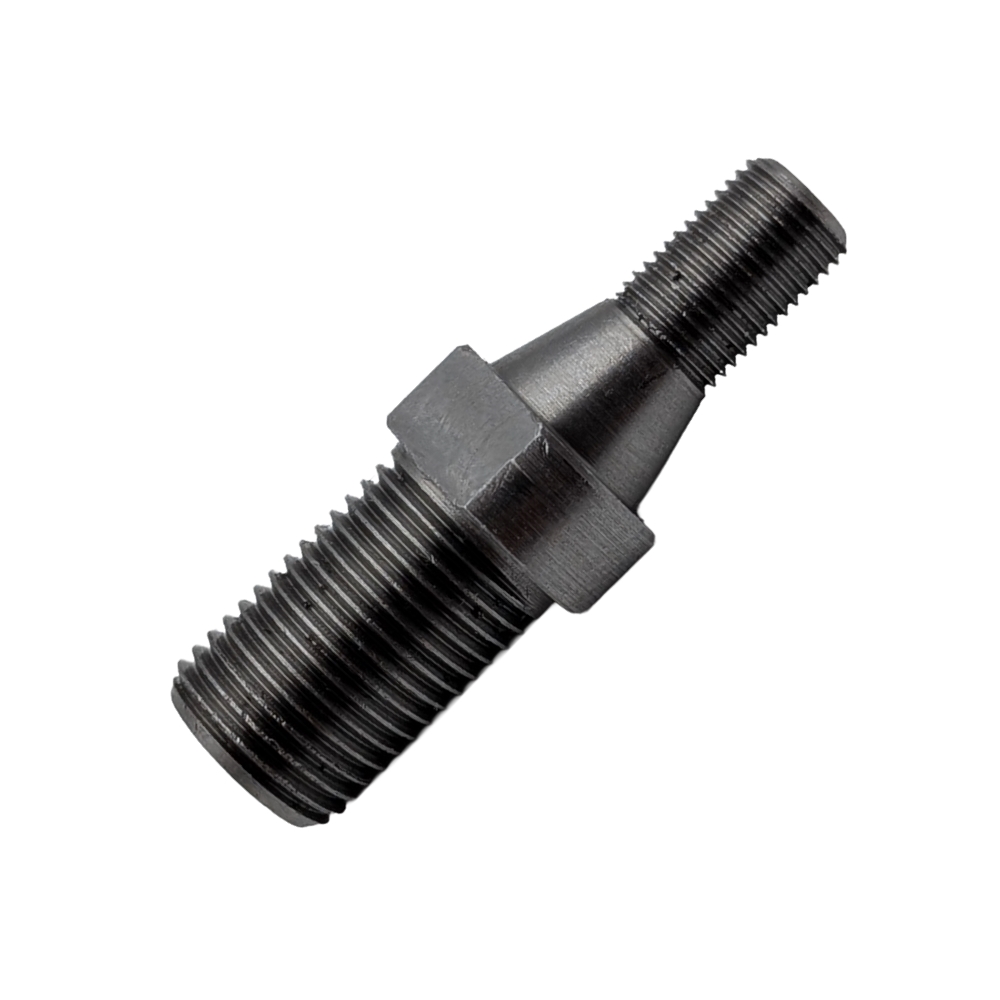

1. A tengely szűkebb menetét tekerje bele a gép menetes tengelyébe.
2. A befogótokmányt tekerje rá annyira hogy a megfelelő szárral rendelkező alkatrészt bele tudja csúsztatni.
3. A kulcsok és a keze segítségével biztosítsa az alkatrészt a mini sarokcsiszolón.

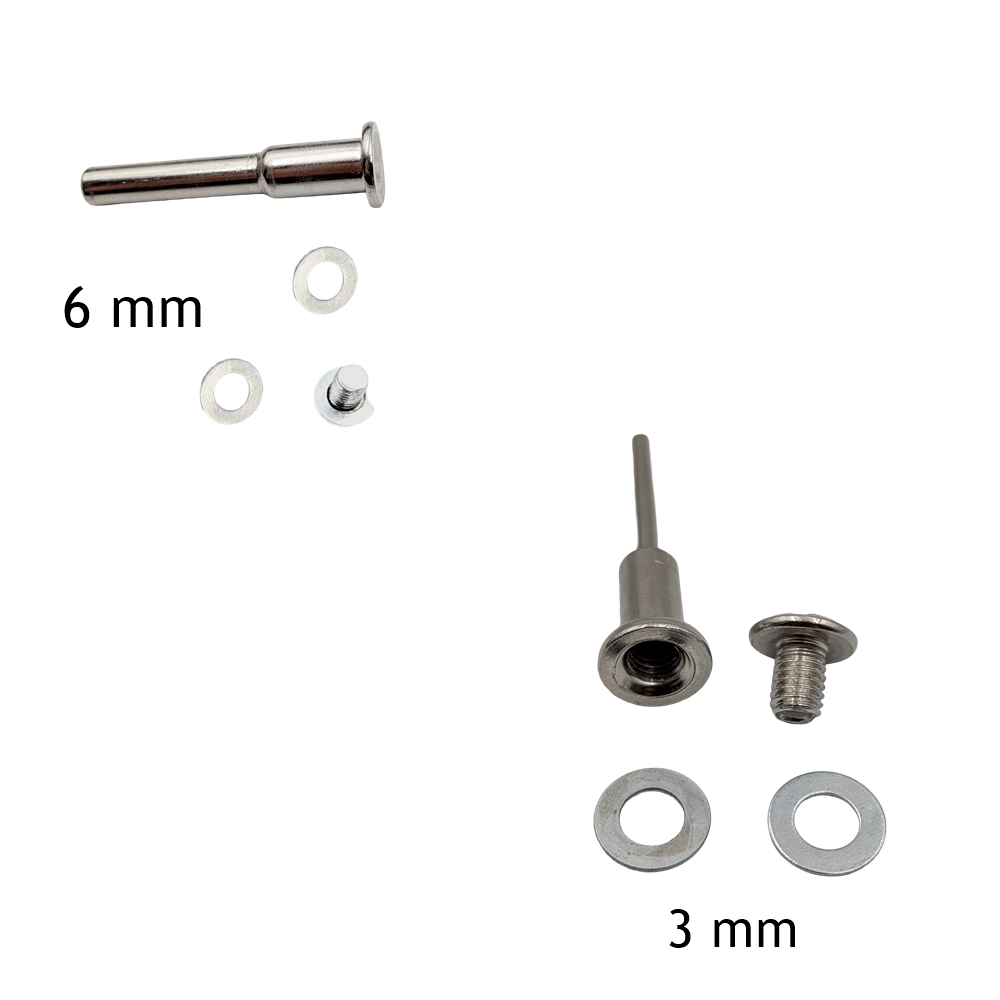

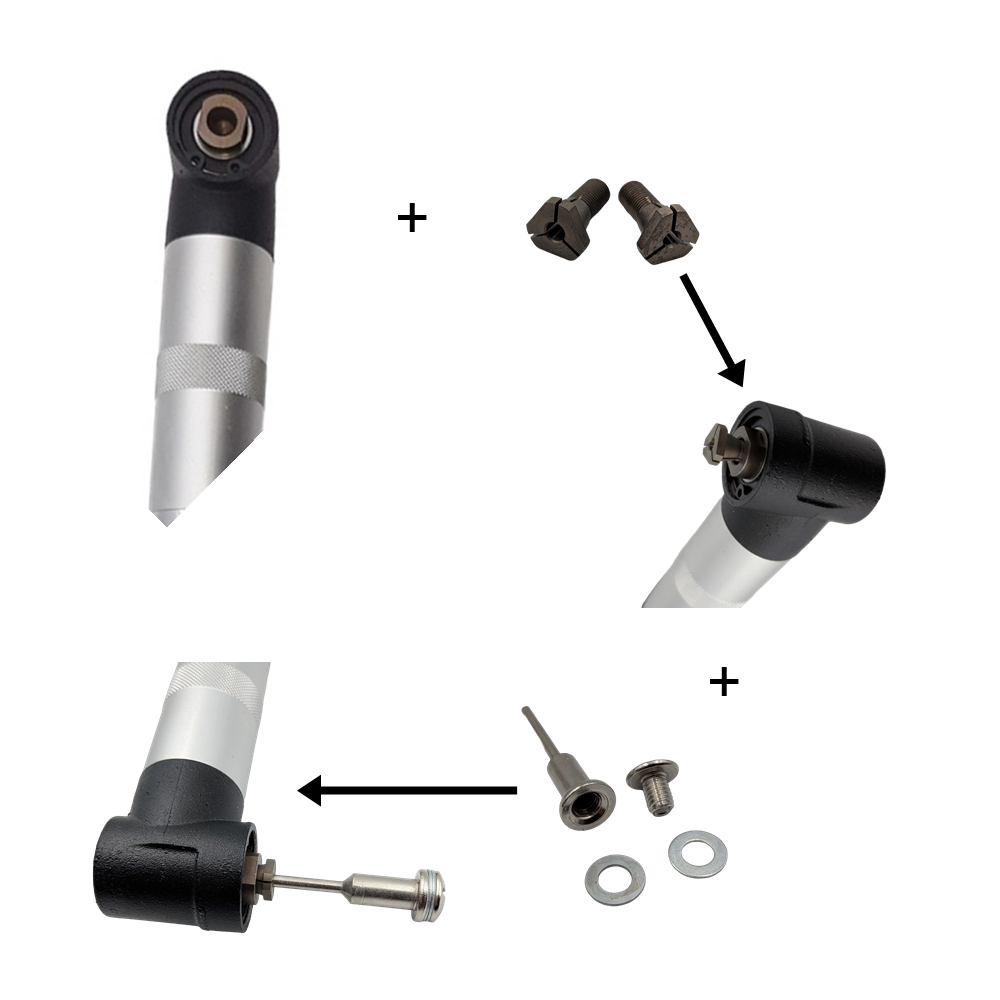

1. A szárak felhelyezéséhez szükség van vagy befogópatronra vagy minitokmányra.
2. A 3 mm-es szárakat a patronnal és a tokmánnyal is fel lehet szerelni a gépre, de a 6 mm-es szárat csak az AKCS1 gépekre lehet felszerelni és csak a 6 mm-es patronnal!
3. A szárat be kell rakni a megfelelő átmérővel rendelkező patronba vagy tokkmányba s meg kell húzni hogy biztonságosan csatlakoztatva legyen.
4. Ezt követően a szár végén lévő csavar lecsavarásával felhelyezhető a megfelelő tartozék.

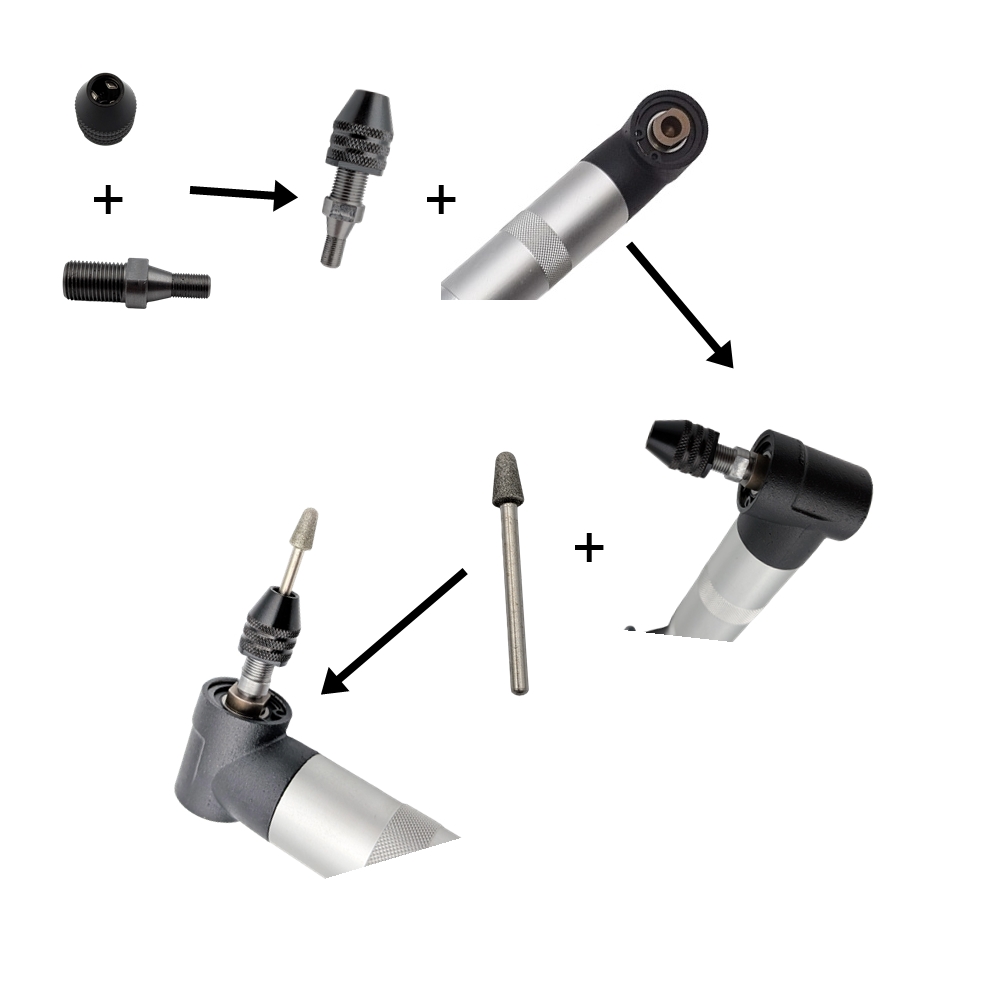

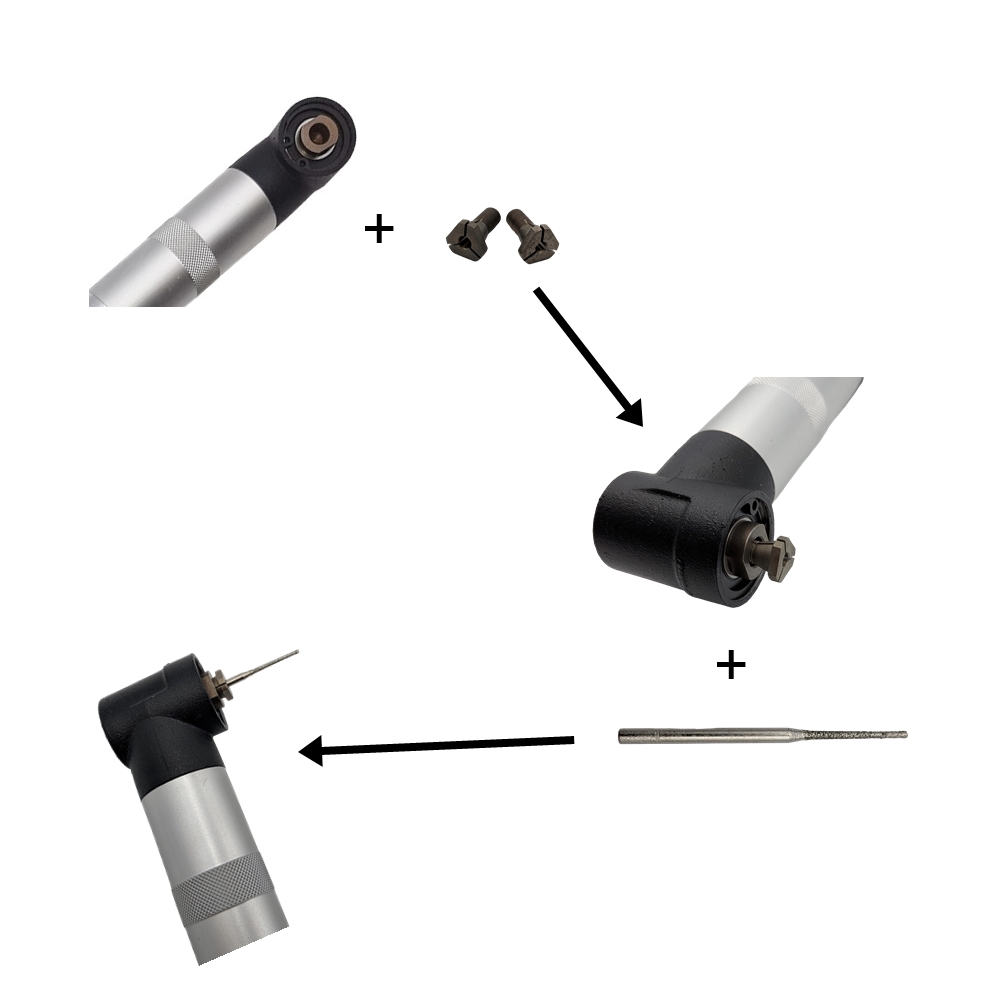

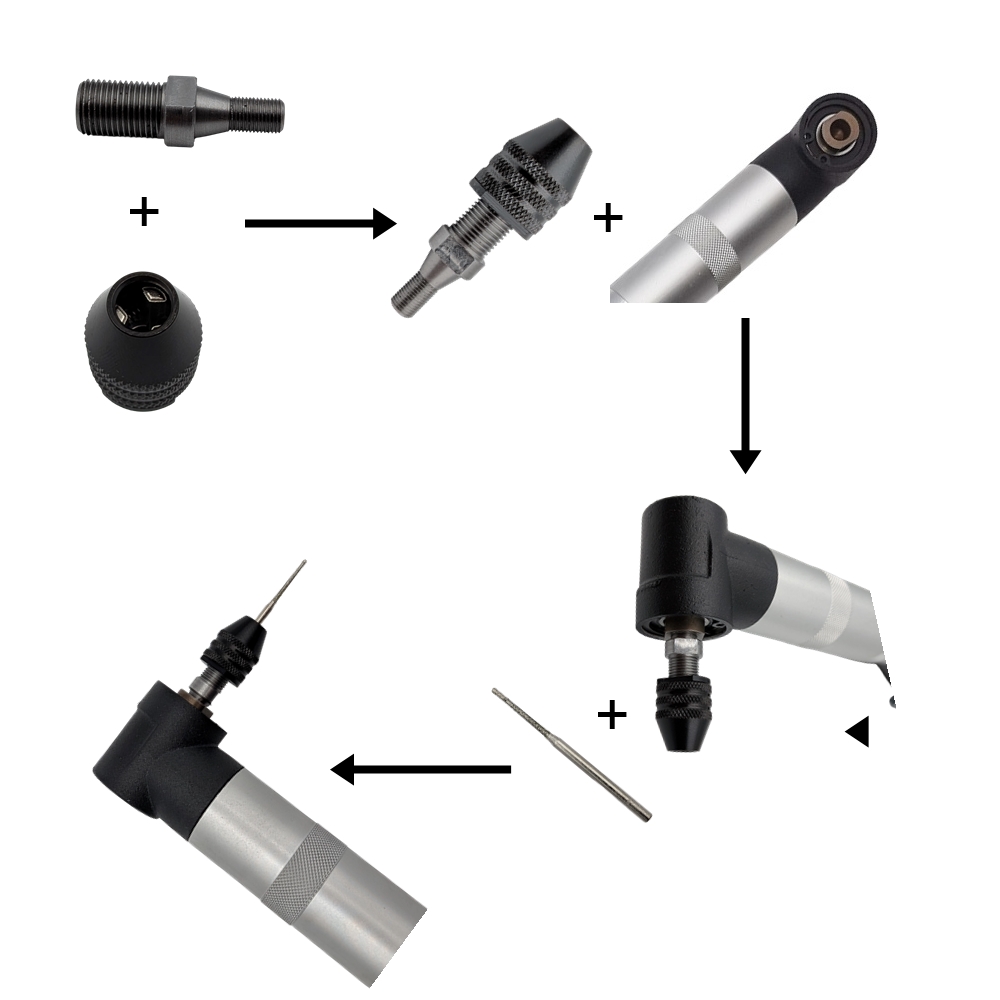

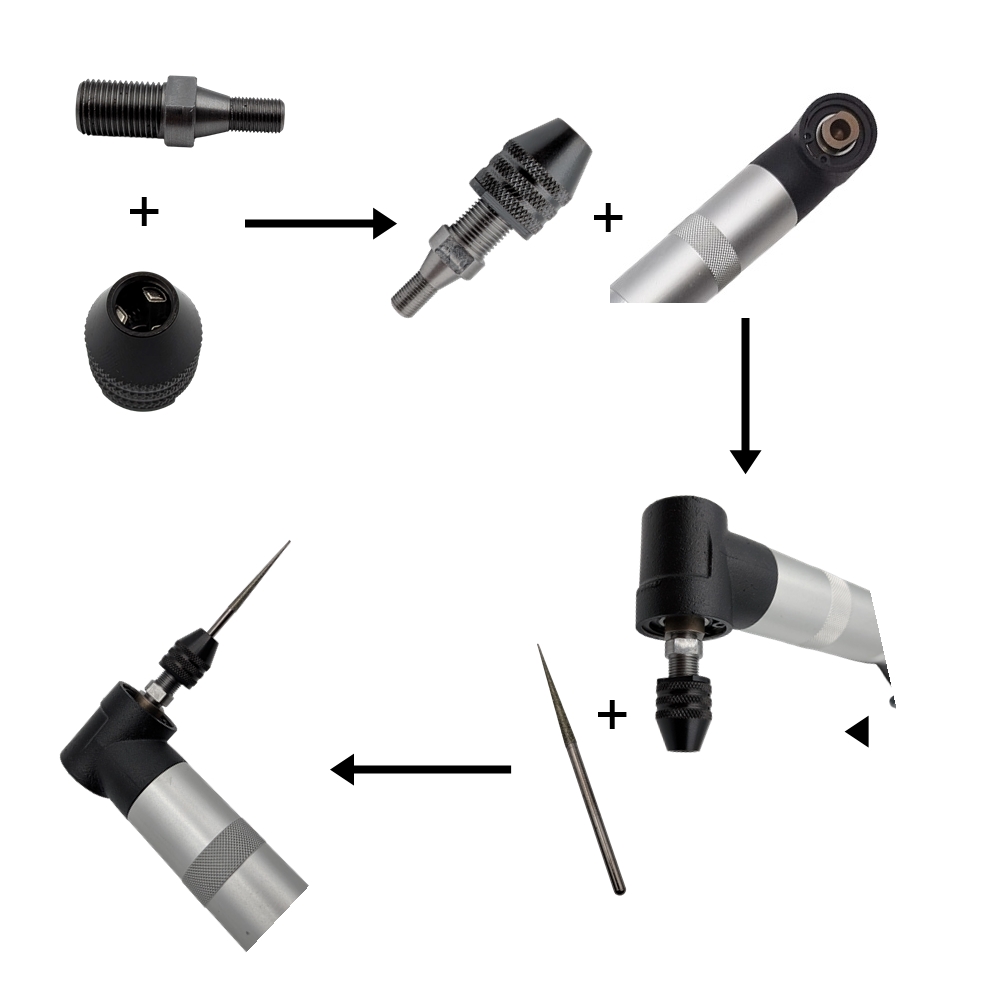

1. Ahogyan azt a 2-4 pontokig bemutattok, helyezze fel a megfelelő patront vagy a befogótokmányt a gépre

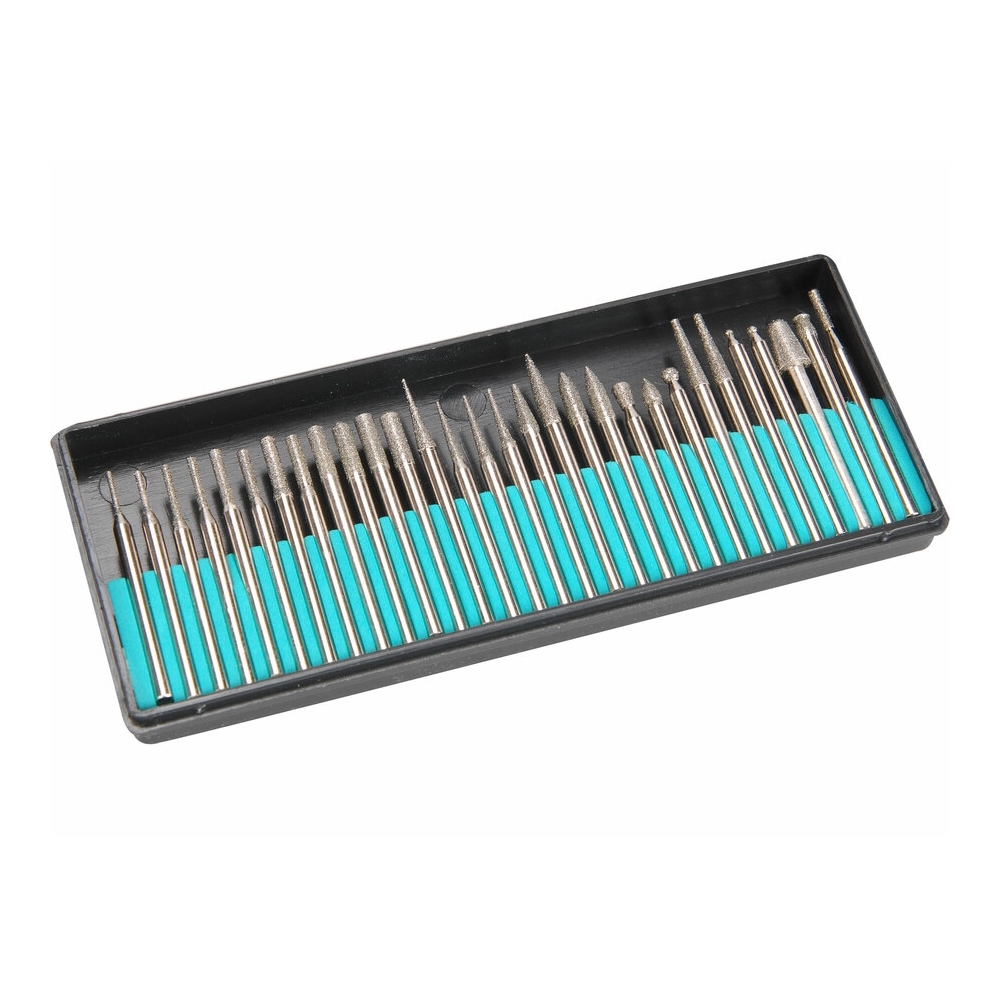

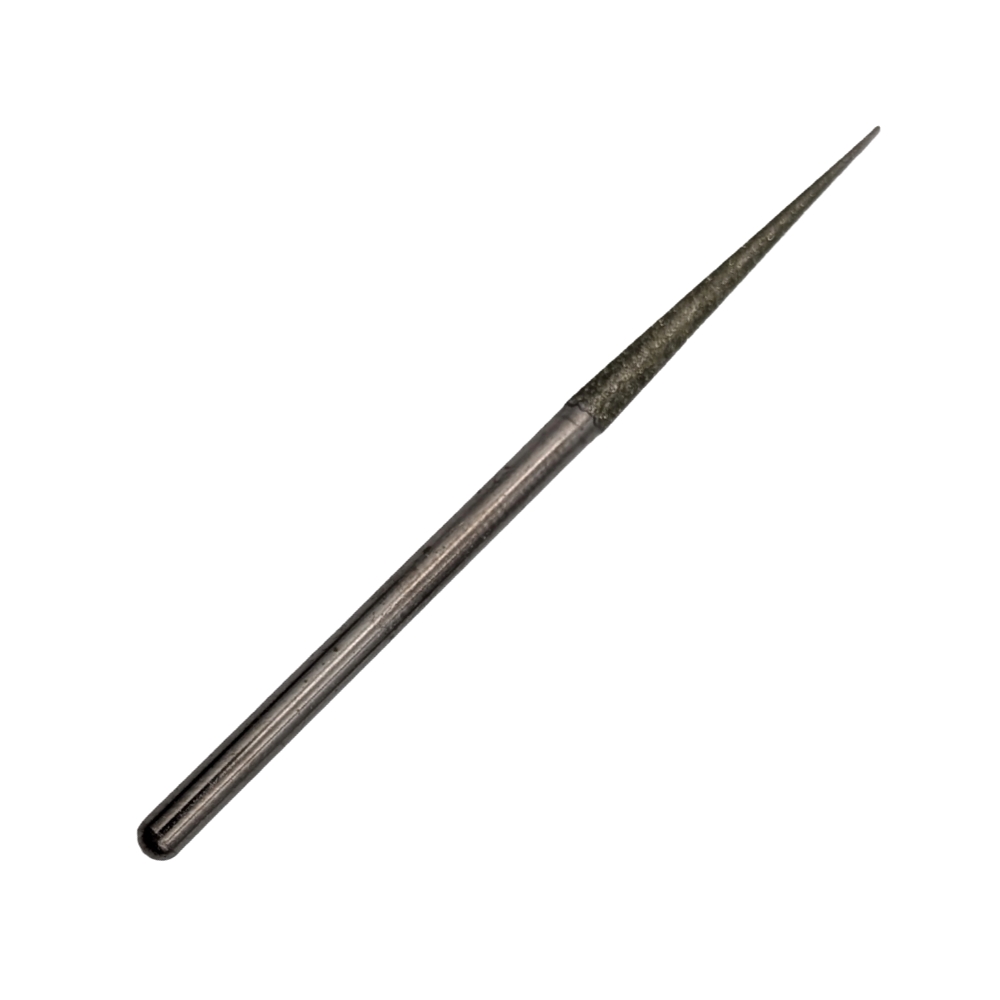

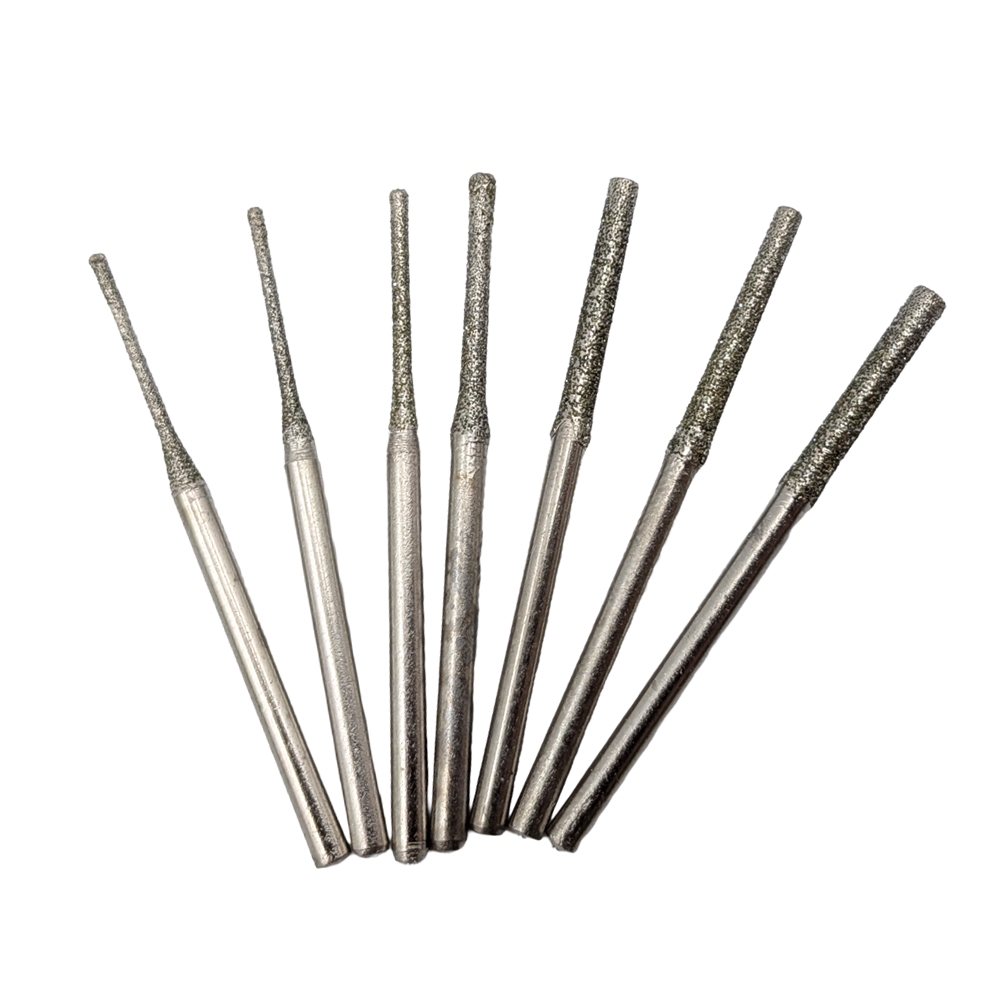

2. Helyezzük a gyémántfúrót a felszerelt egységbe.
3. A kulcsok és vagy a kezünk segítségével biztonságosan húzzuk meg hogy ne mozoghasson ki a fúró használat közben

1. Ahogyan azt a 2-4 pontokig bemutattok, helyezze fel a megfelelő patront vagy a befogótokmányt a gépre
2. Helyezzük a gyémántfúrót a felszerelt egységbe.
3. A kulcsok és vagy a kezünk segítségével biztonságosan húzzuk meg hogy ne mozoghasson ki a fúró használat közben

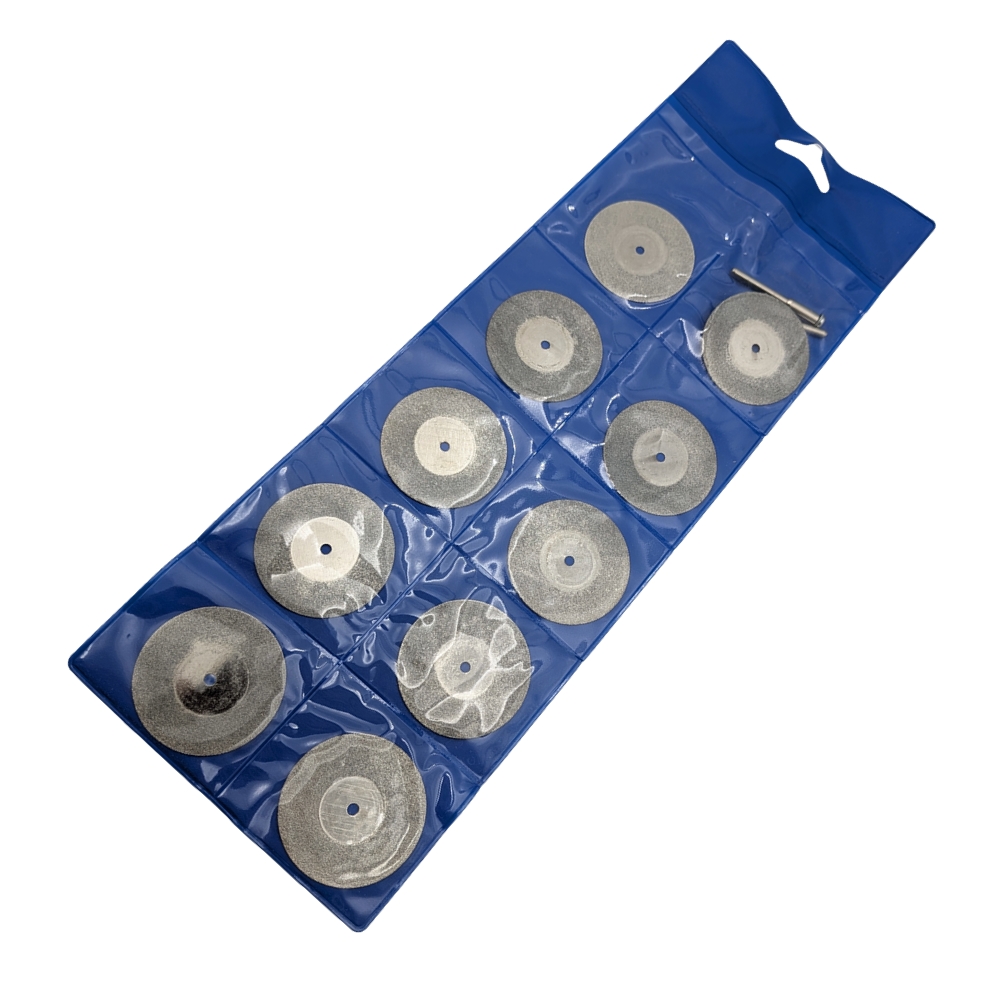

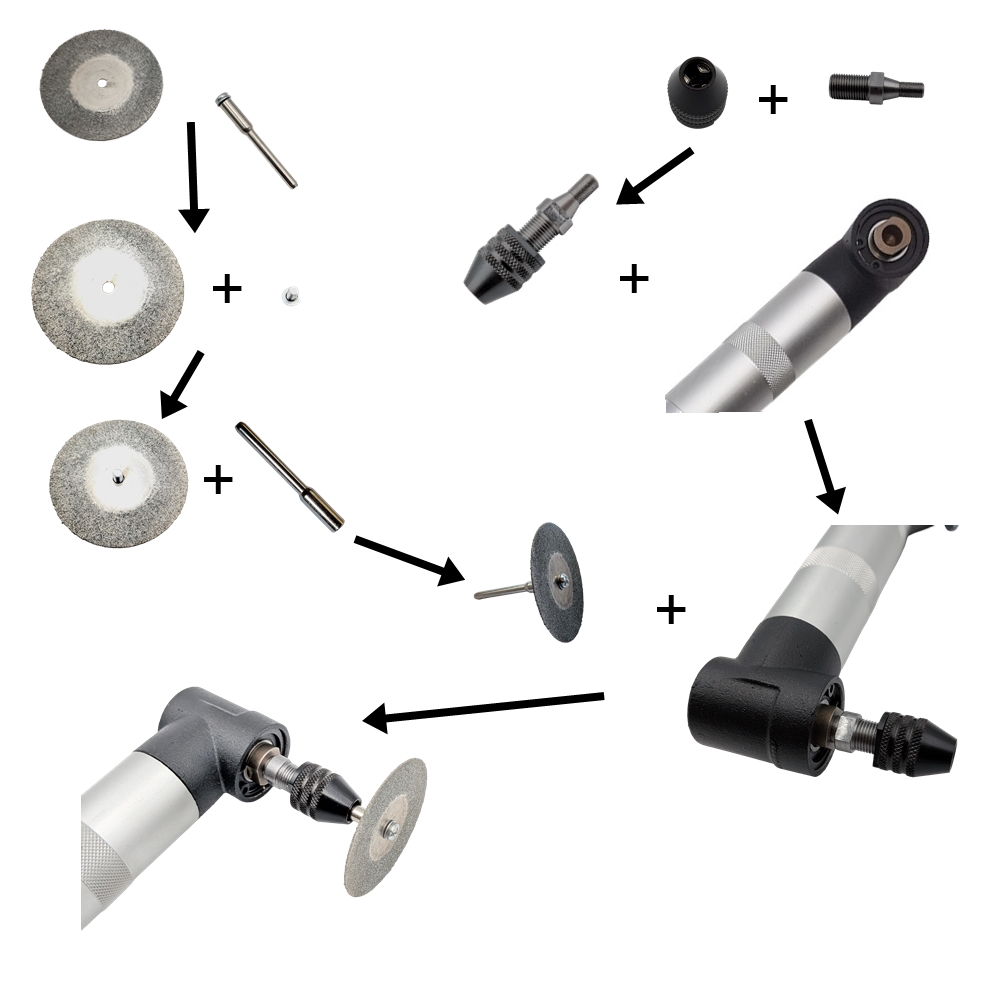

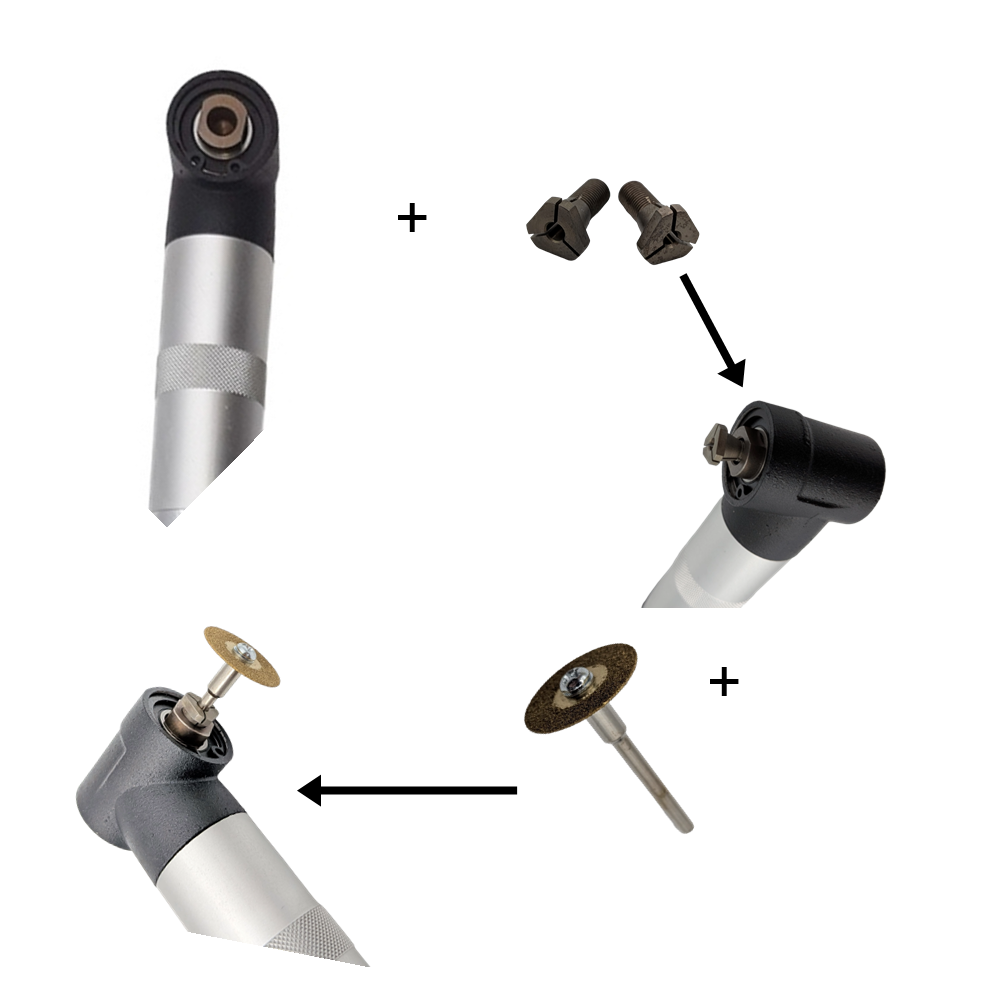

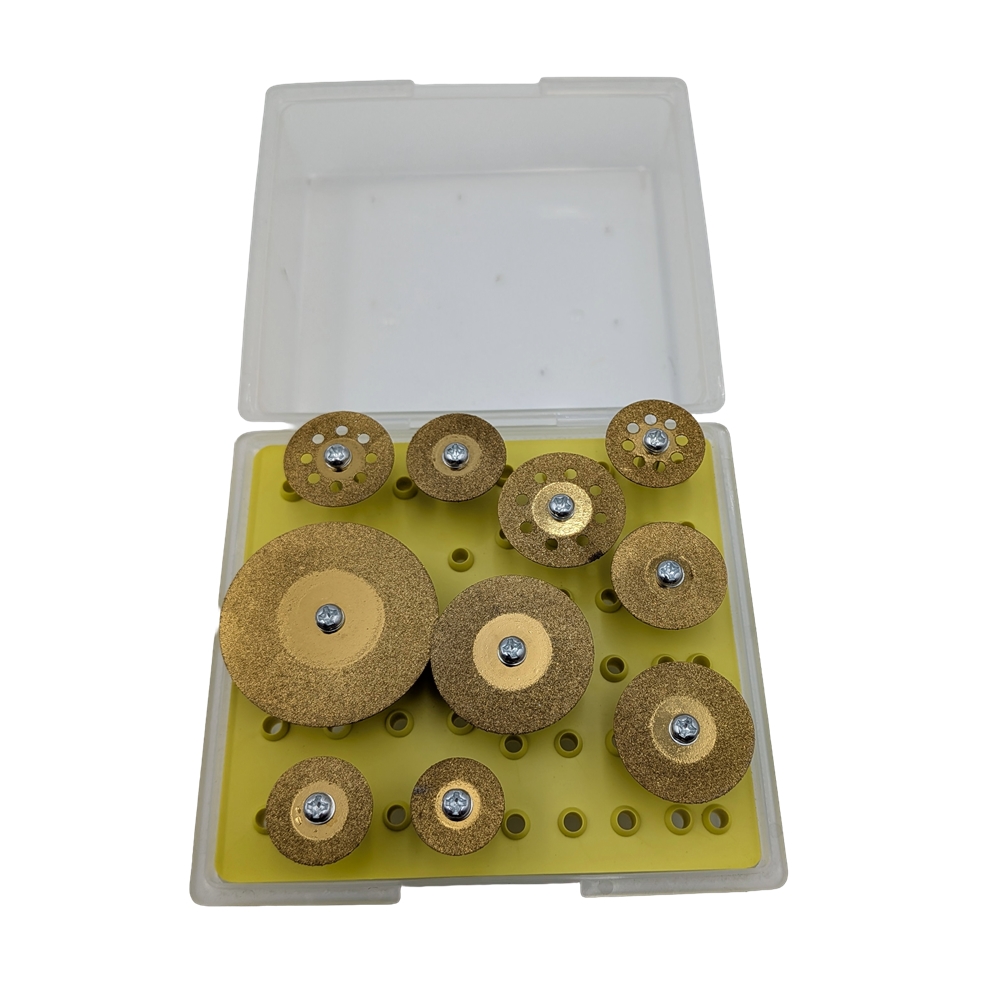

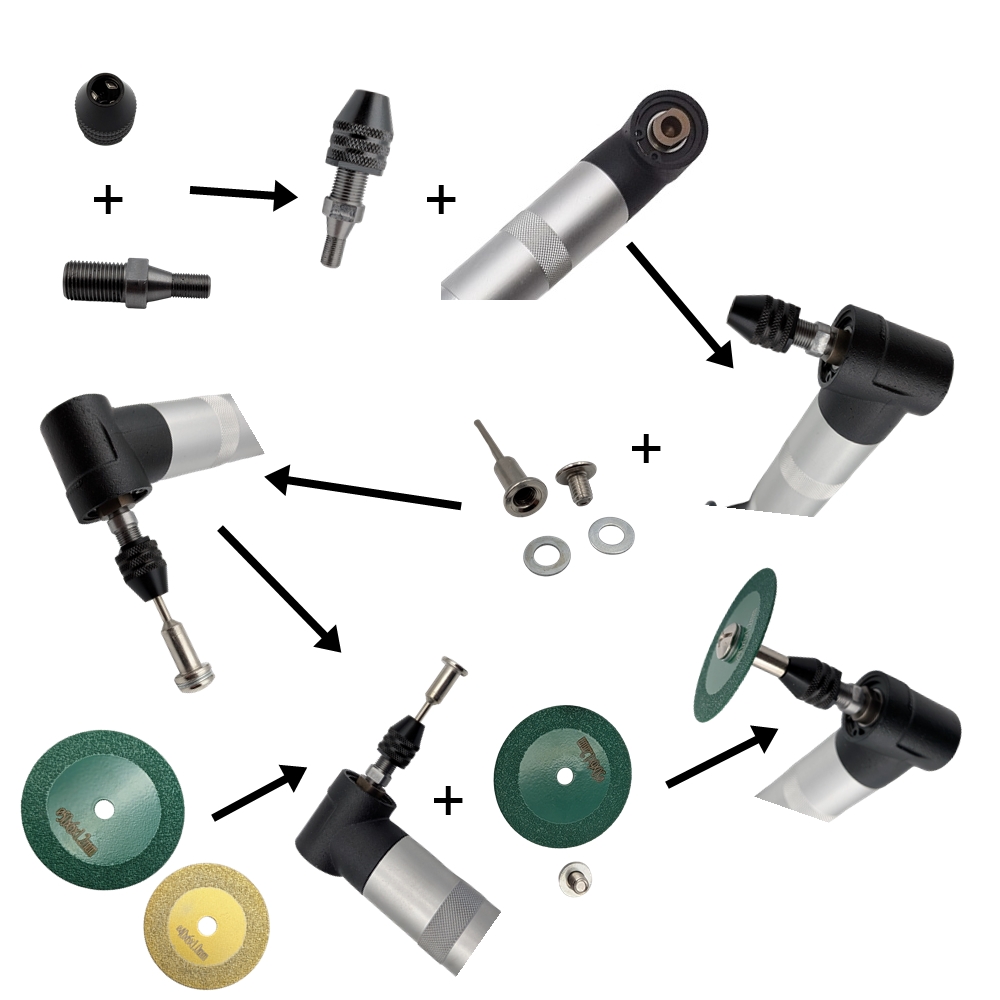

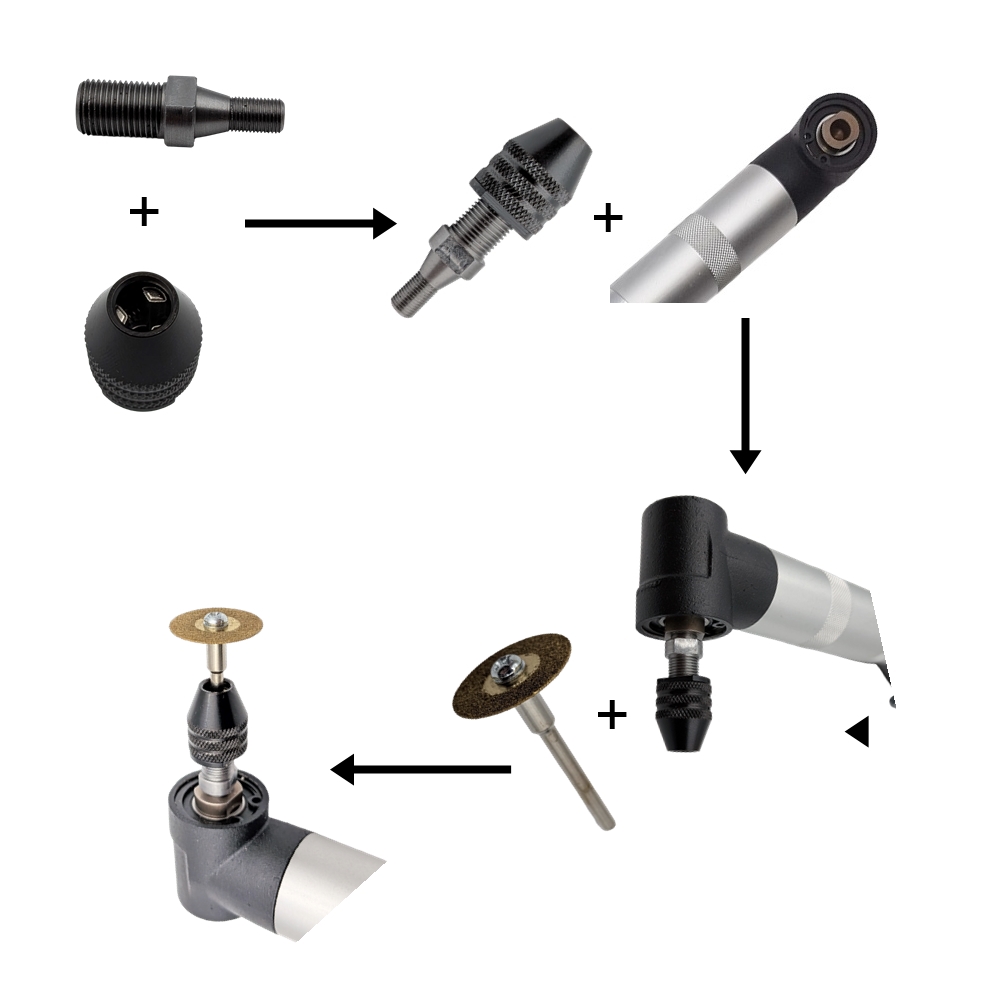

1. Szerelje fel a 2-4 es pontokban látható módon a patront vagy a tokmányt
2. Vegyen ki egy szárat és egy tárcsát a csomagból, és szerelje össze őket
3. Helyezze bele a tokmányba vagy a patronba a szárat
4. A kulcsok és a keze segítségével biztosítsa a terméket a használathoz

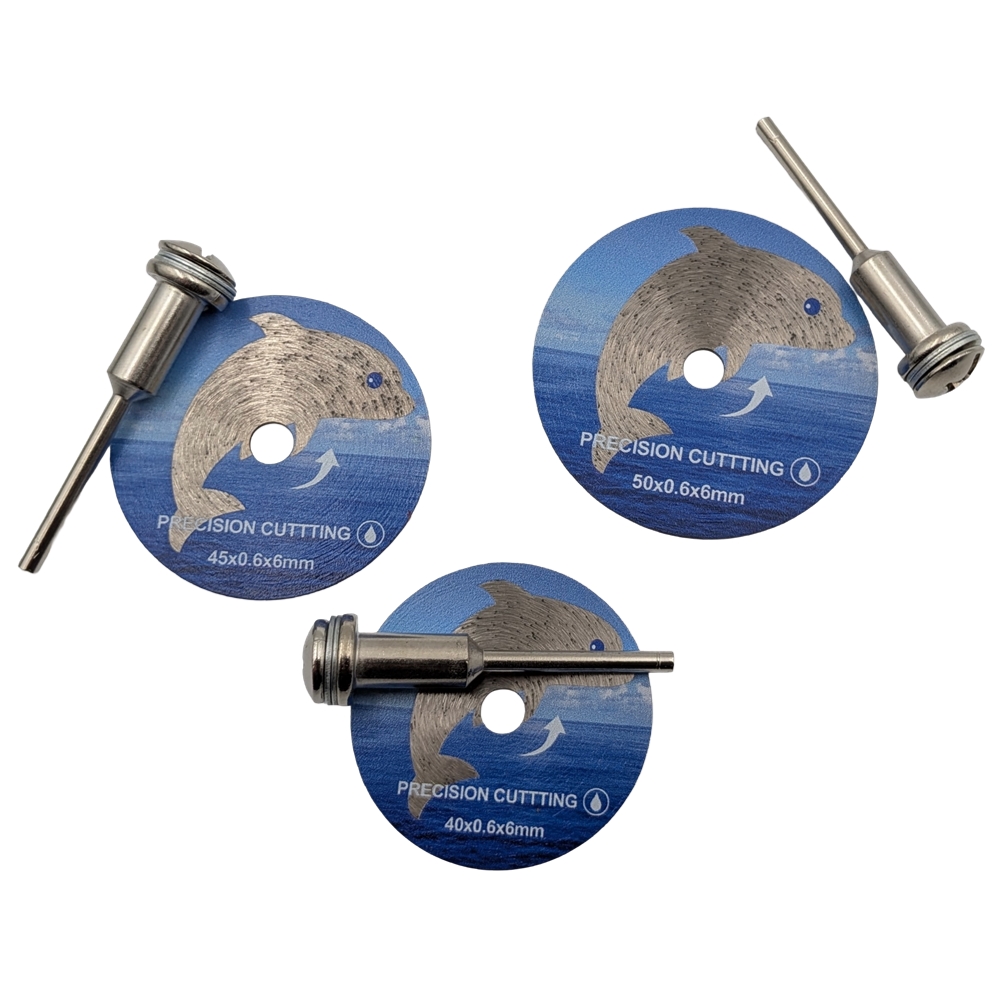

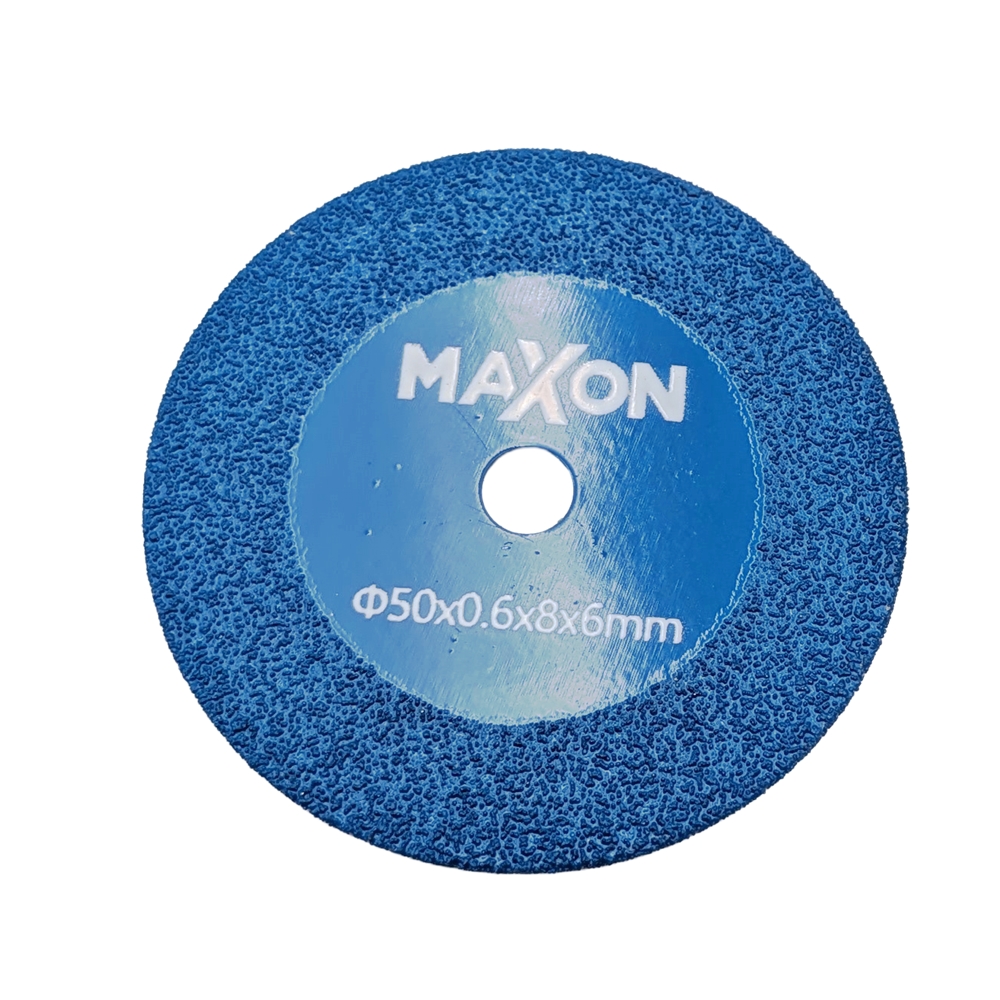

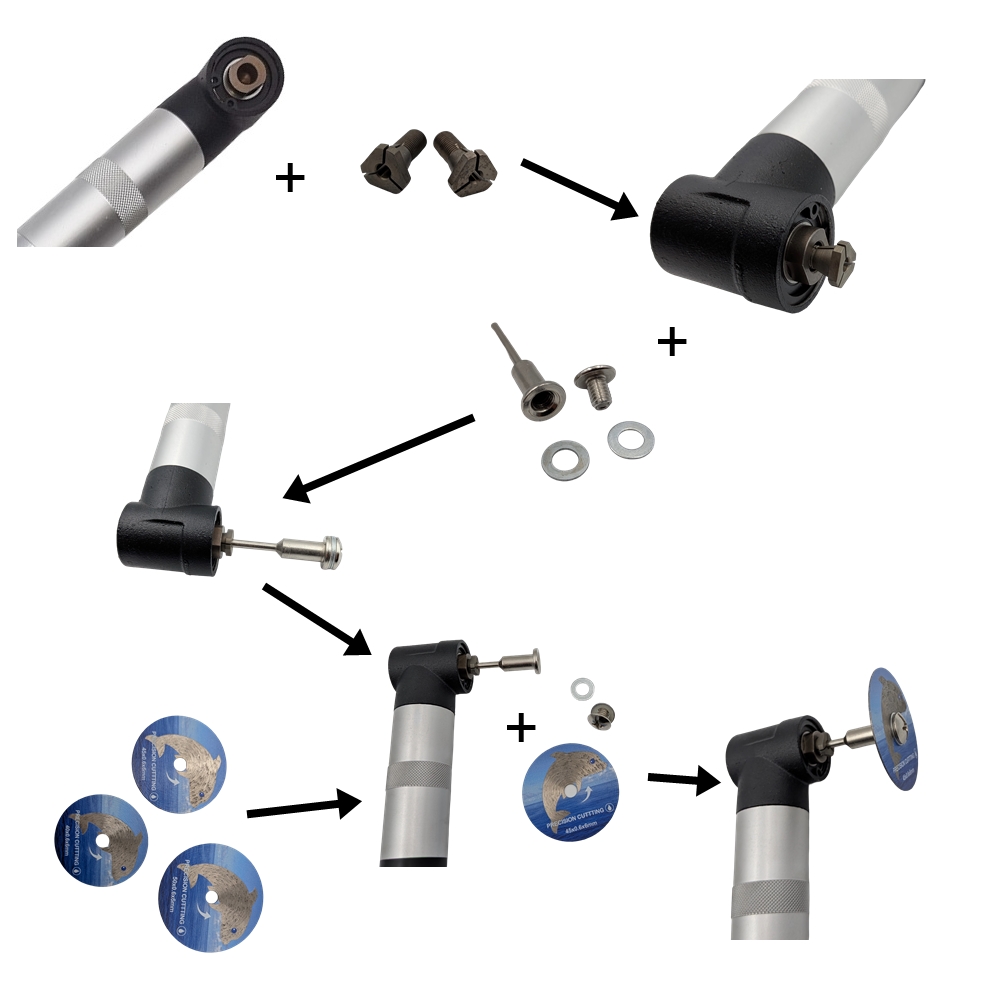

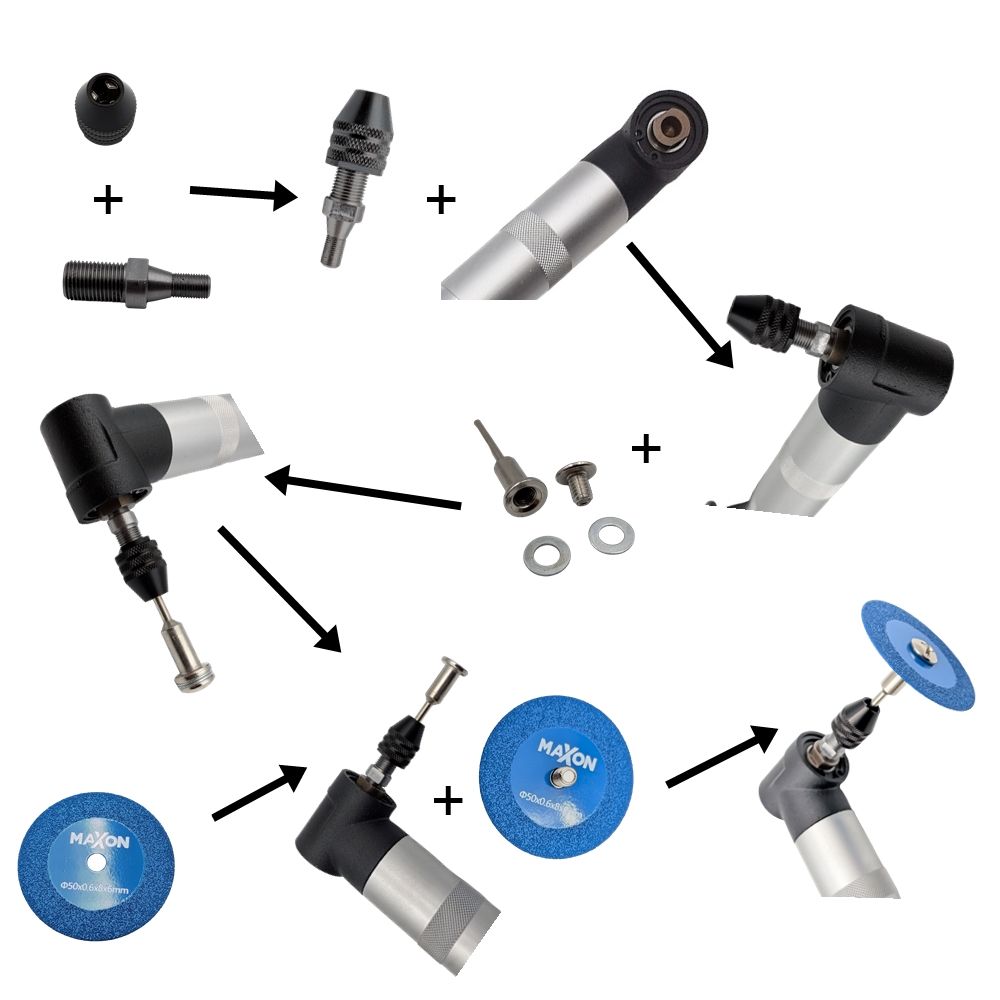

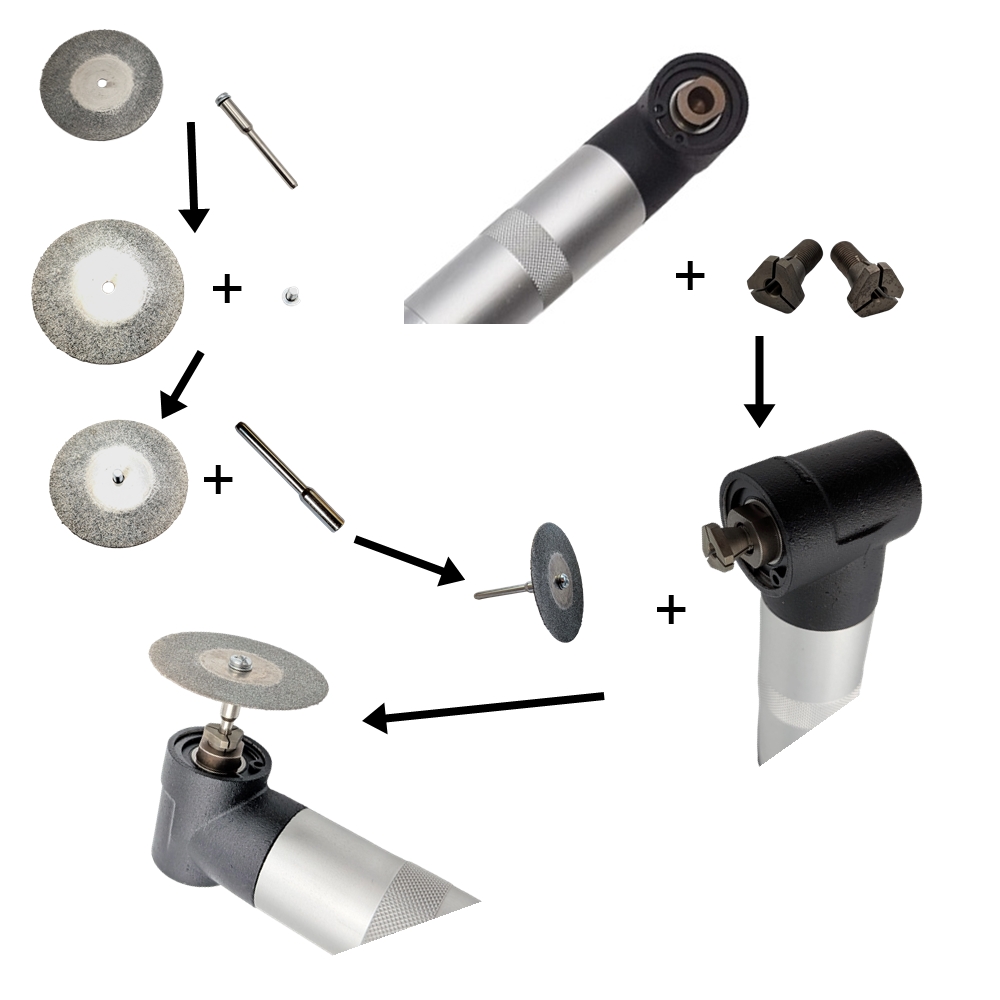

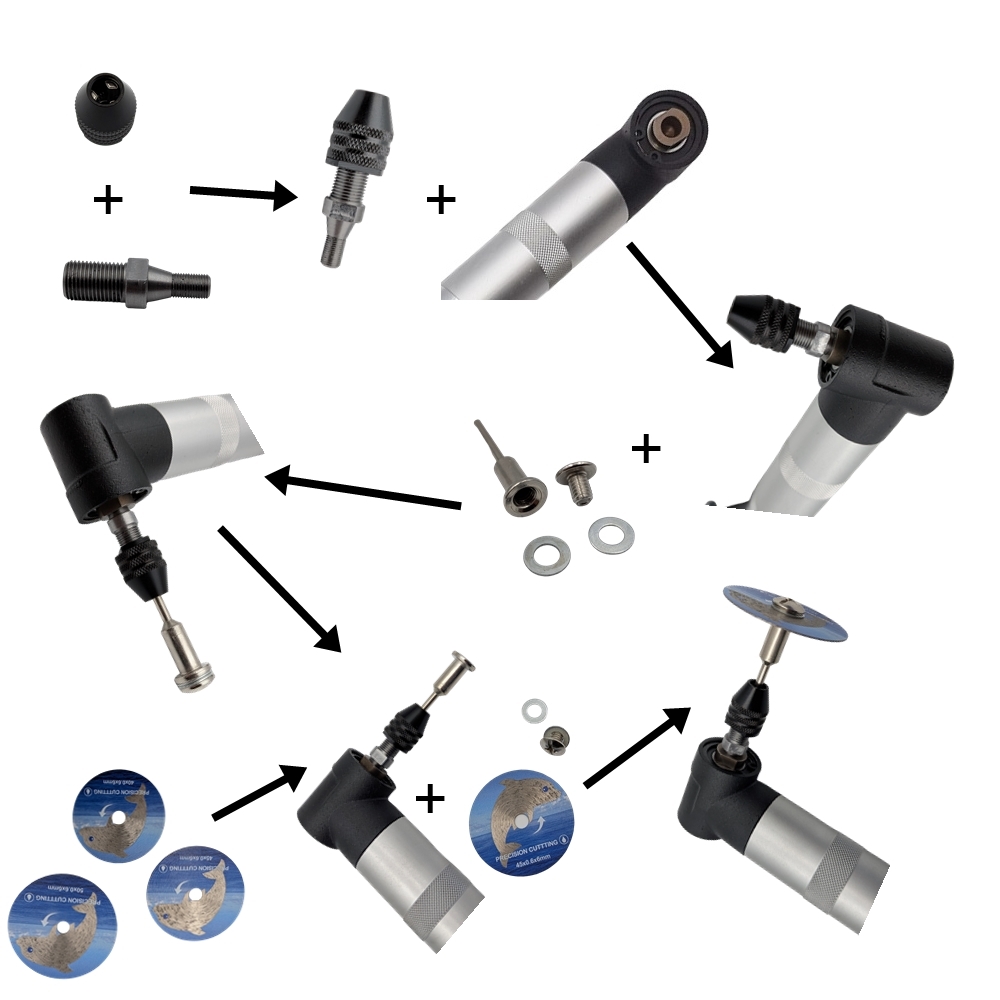

1. Szerelje fel a 2-4 es pontokban látható módon a patront vagy a tokmányt
2. Vegye kézbe a szárat amelyel fel akarja csatlakoztatni a vágótárcsát
3. Helyezze bele a tokmányba vagy a patronba a szárat
4. A kulcsok és a keze segítségével biztosítsa a terméket a használathoz
5. A szárban lévő csavarral rögzítse a vágótárcsát

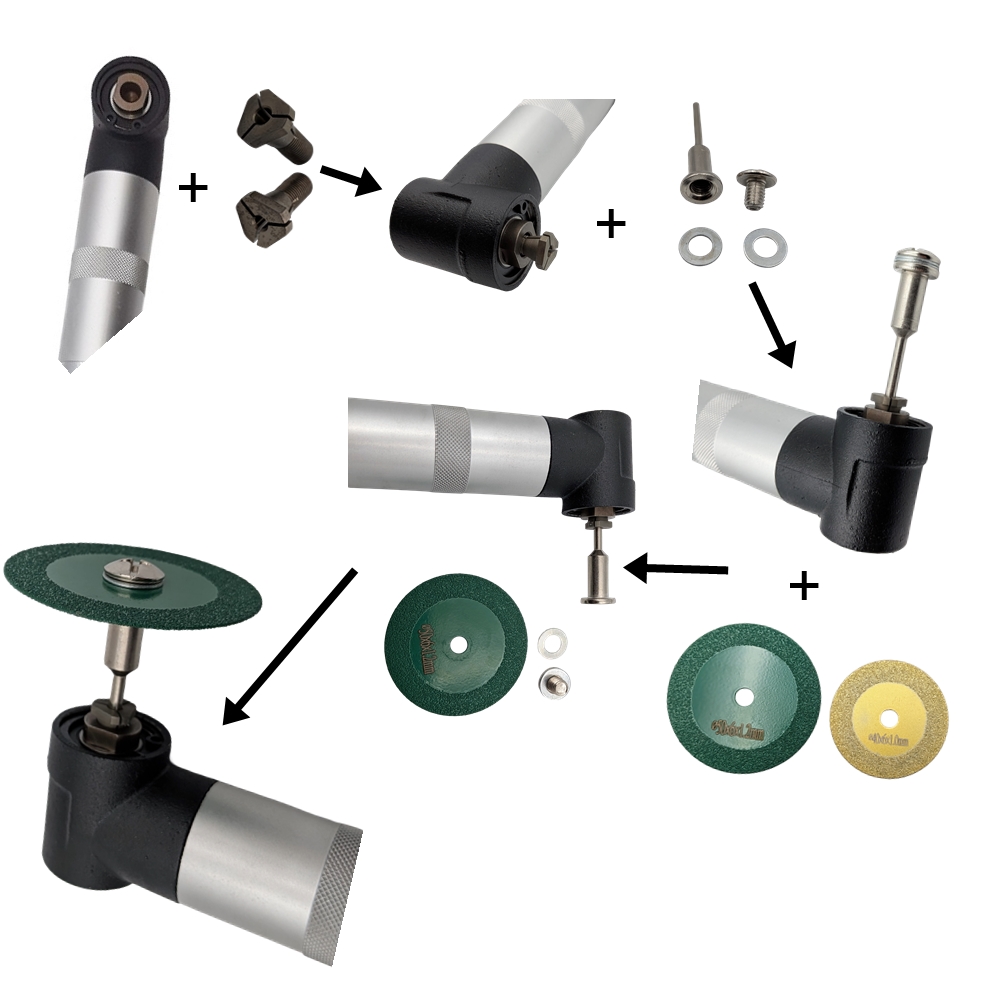

1. Szerelje fel a 2-4 es pontokban látható módon a patront vagy a tokmányt
2. Vegye kézbe a szárat amelyel fel akarja csatlakoztatni a vágótárcsát
3. Helyezze bele a tokmányba vagy a patronba a szárat
4. A kulcsok és a keze segítségével biztosítsa a terméket a használathoz
5. A szárban lévő csavarral rögzítse a vágótárcsát

1. Szerelje fel a 2-4 es pontokban látható módon a patront vagy a tokmányt
2. Vegyen ki egy szárat és egy tárcsát a csomagból, és szerelje össze őket
3. Helyezze bele a tokmányba vagy a patronba a szárat
4. A kulcsok és a keze segítségével biztosítsa a terméket a használathoz

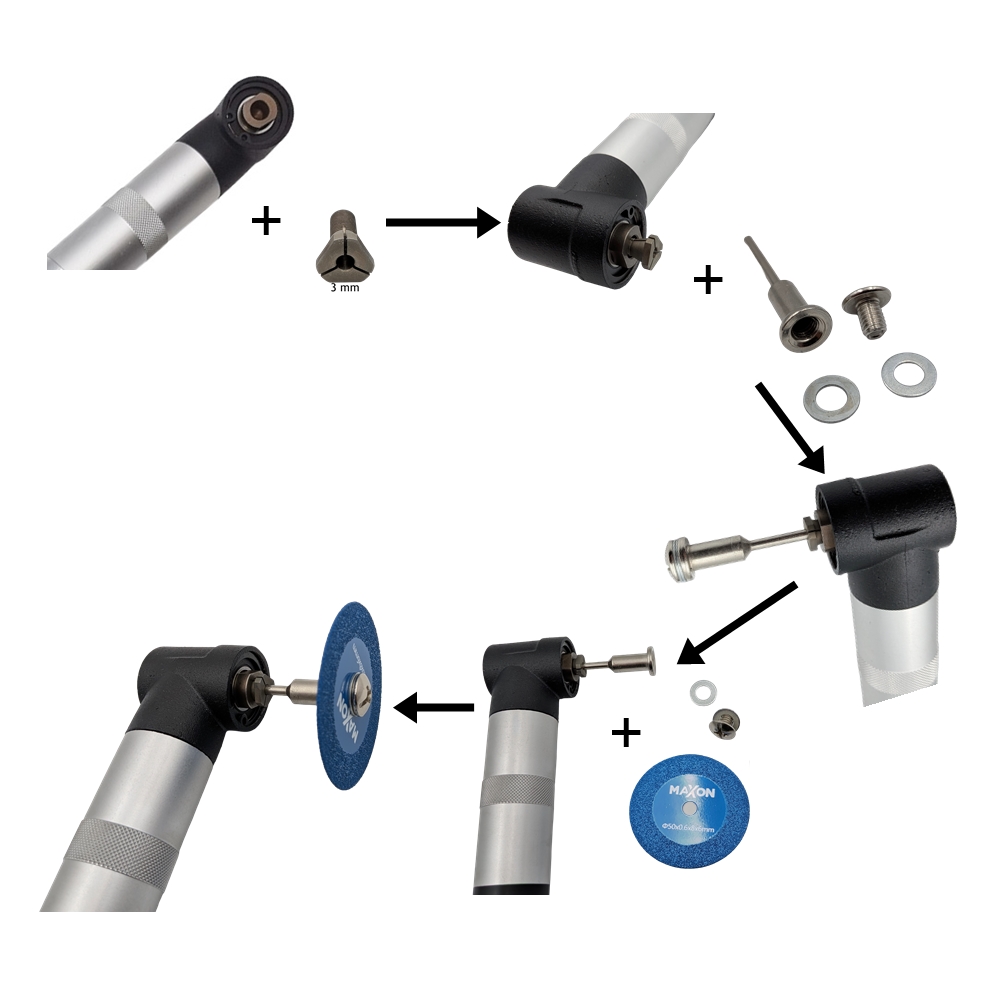

1. Szerelje fel a 2-4 es pontokban látható módon a patront vagy a tokmányt
2. Vegye kézbe a szárat amelyel fel akarja csatlakoztatni a vágótárcsát
3. Helyezze bele a tokmányba vagy a patronba a szárat
4. A kulcsok és a keze segítségével biztosítsa a terméket a használathoz
5. A szárban lévő csavarral rögzítse a vágótárcsát

1. Ahogyan azt a 3-4 pontokig bemutattok, helyezze fel a megfelelő patront vagy a befogótokmányt a gépre
2. Helyezzük a gyémántfúrót a felszerelt egységbe.
3. A kulcsok és vagy a kezünk segítségével biztonságosan húzzuk meg hogy ne mozoghasson ki a fúró használat közben

1. Ahogyan azt a 2-4 pontokig bemutattok, helyezze fel a megfelelő patront vagy a befogótokmányt a gépre
2. Helyezzük a gyémántfúrót a felszerelt egységbe.
3. A kulcsok és vagy a kezünk segítségével biztonságosan húzzuk meg hogy ne mozoghasson ki a fúró használat közben

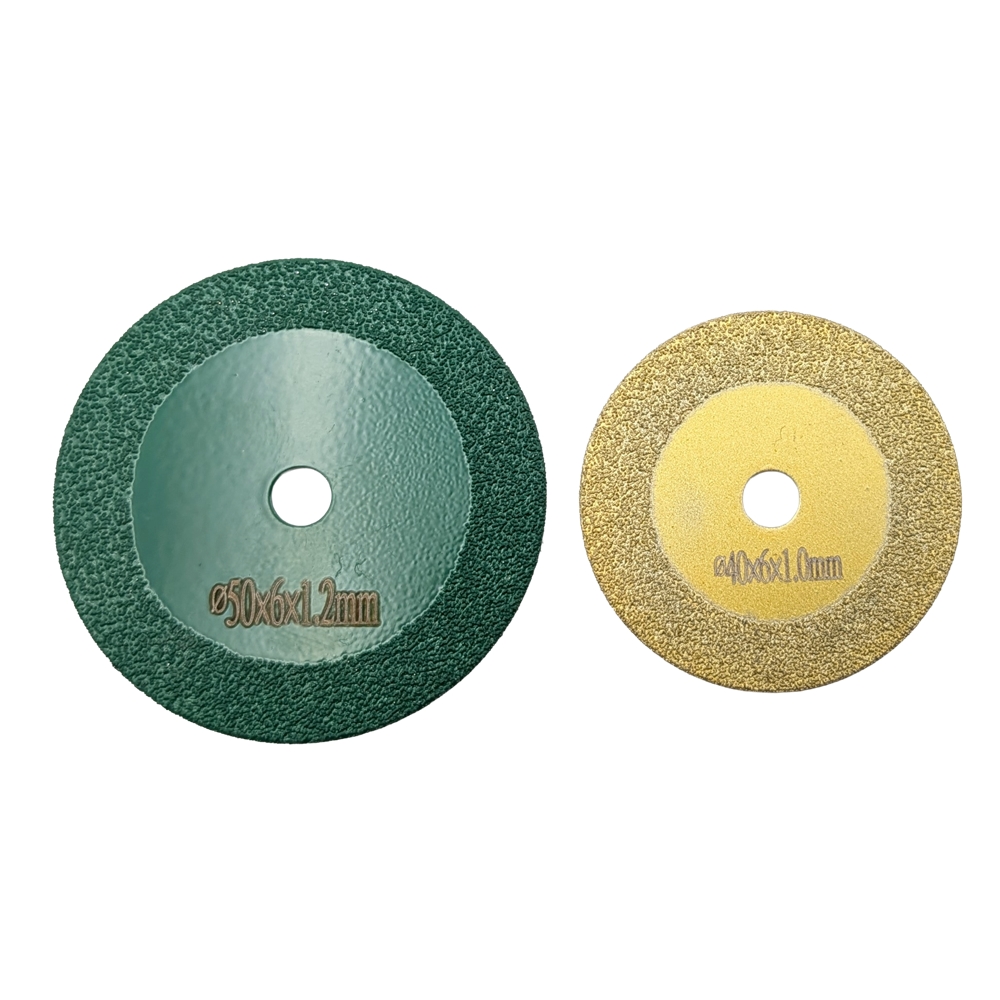

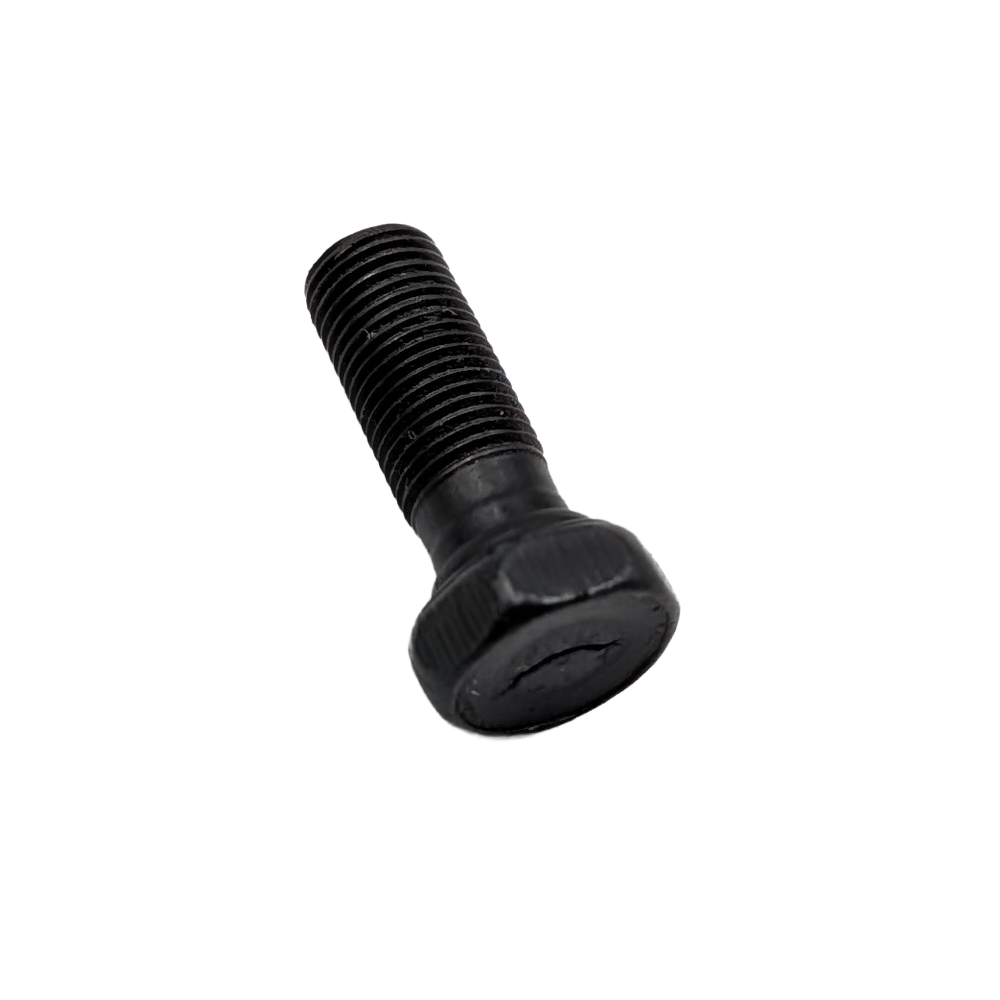

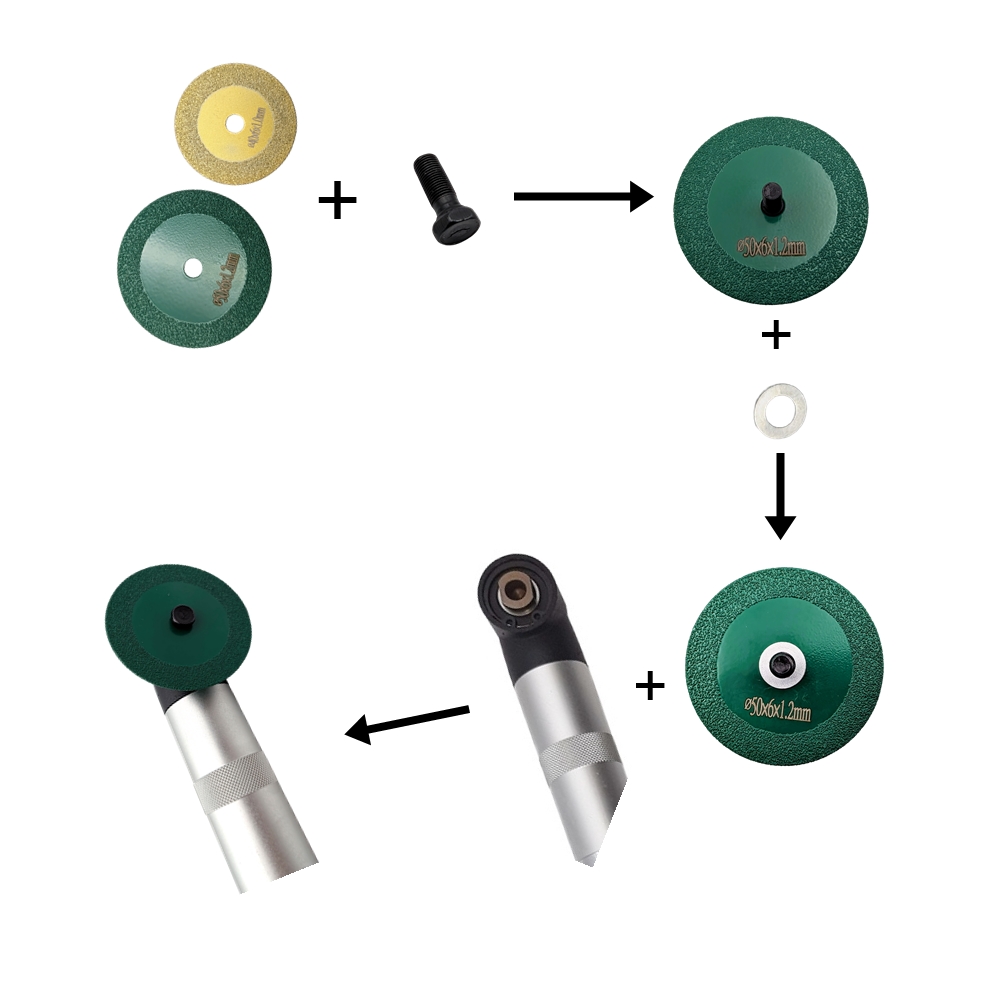

1. A vágótárcsát húzza rá a tárcsarögzítő csavarra
2. (Opcionális) Tegyen egy alátétet a tárcsa és a gép közé eső oldalra (nem kötelező de előfordulhat hogy nélküle a kulcs amely a menetes tengelyt fogja megszorul a tárcsa alatt)
3. A kezével csavarja rá a tárcsát ameddig lehet majd a kulcsokkal húzza meg

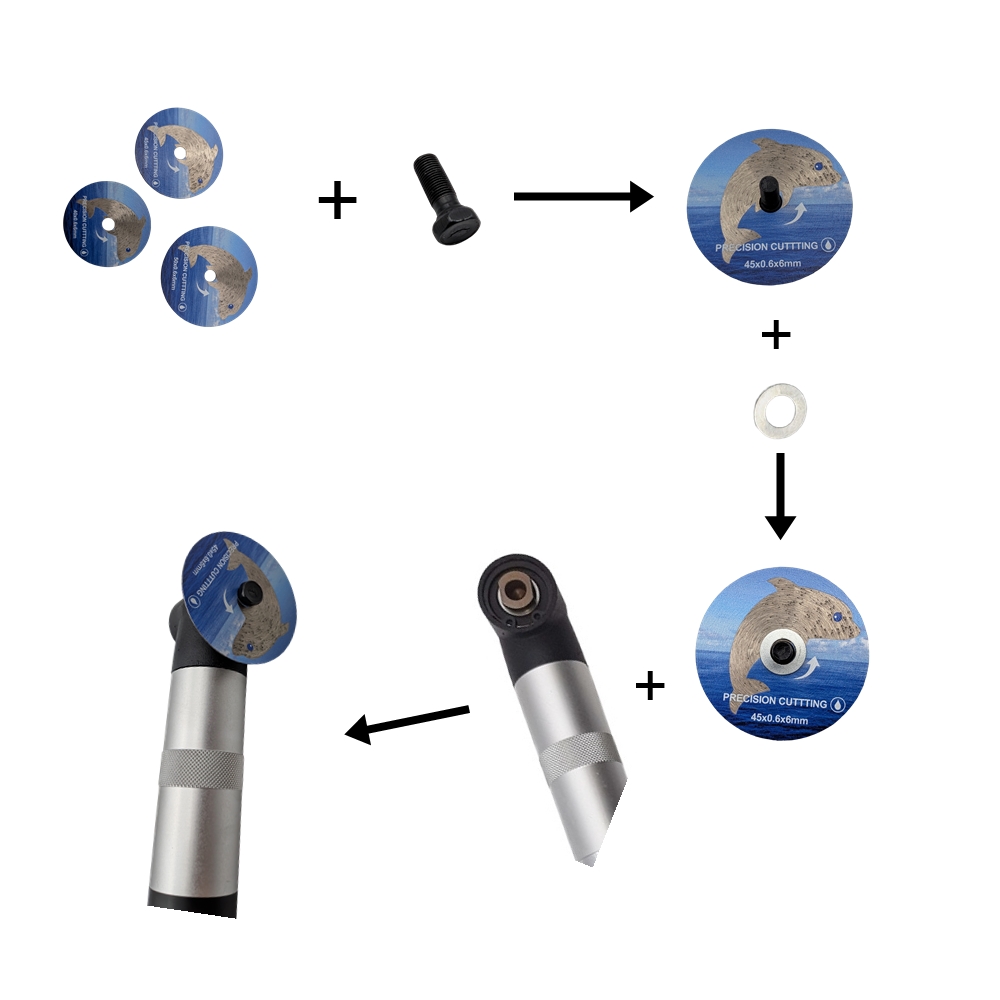

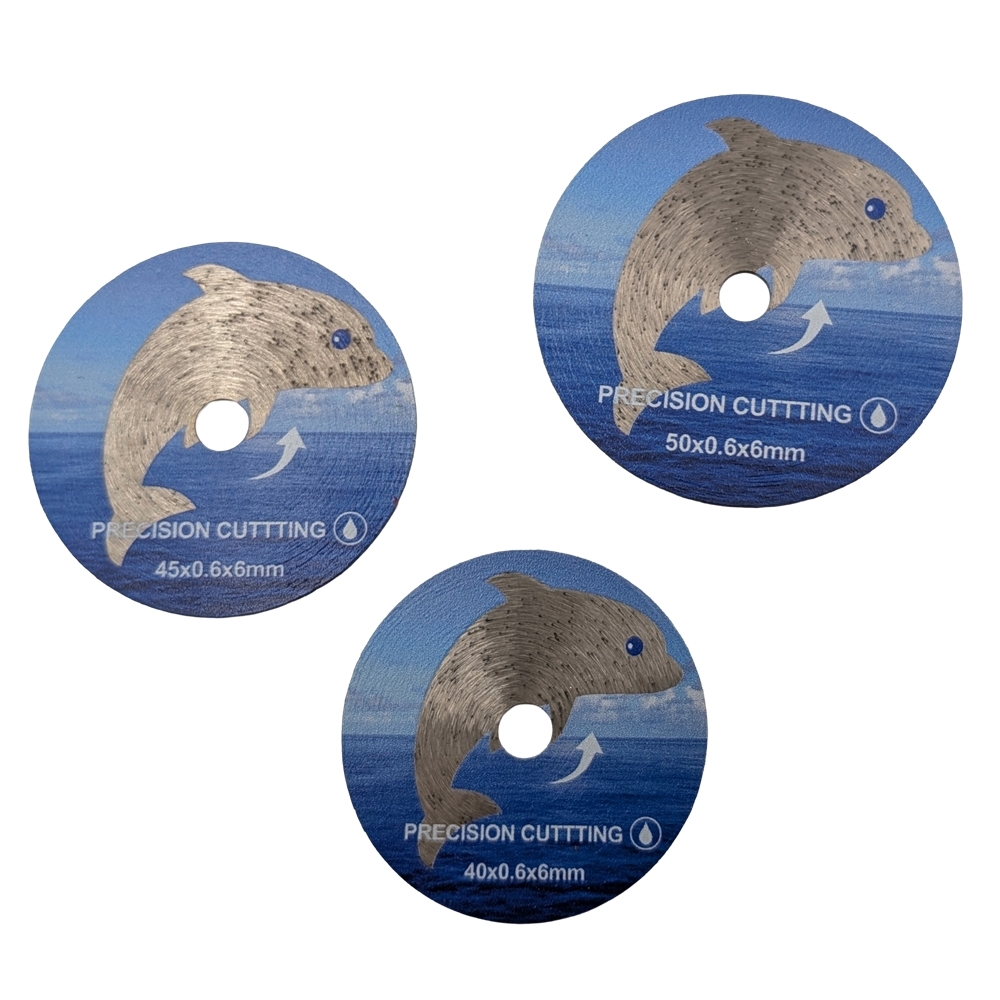

1. A vágótárcsát húzza rá a tárcsarögzítő csavarra
2. (Opcionális) Tegyen egy alátétet a tárcsa és a gép közé eső oldalra (nem kötelező de előfordulhat hogy nélküle a kulcs amely a menetes tengelyt fogja megszorul a tárcsa alatt)
3. A kezével csavarja rá a tárcsát ameddig lehet majd a kulcsokkal húzza meg

1. A vágótárcsát húzza rá a tárcsarögzítő csavarra
2. (Opcionális) Tegyen egy alátétet a tárcsa és a gép közé eső oldalra (nem kötelező de előfordulhat hogy nélküle a kulcs amely a menetes tengelyt fogja megszorul a tárcsa alatt)
3. A kezével csavarja rá a tárcsát ameddig lehet majd a kulcsokkal húzza meg

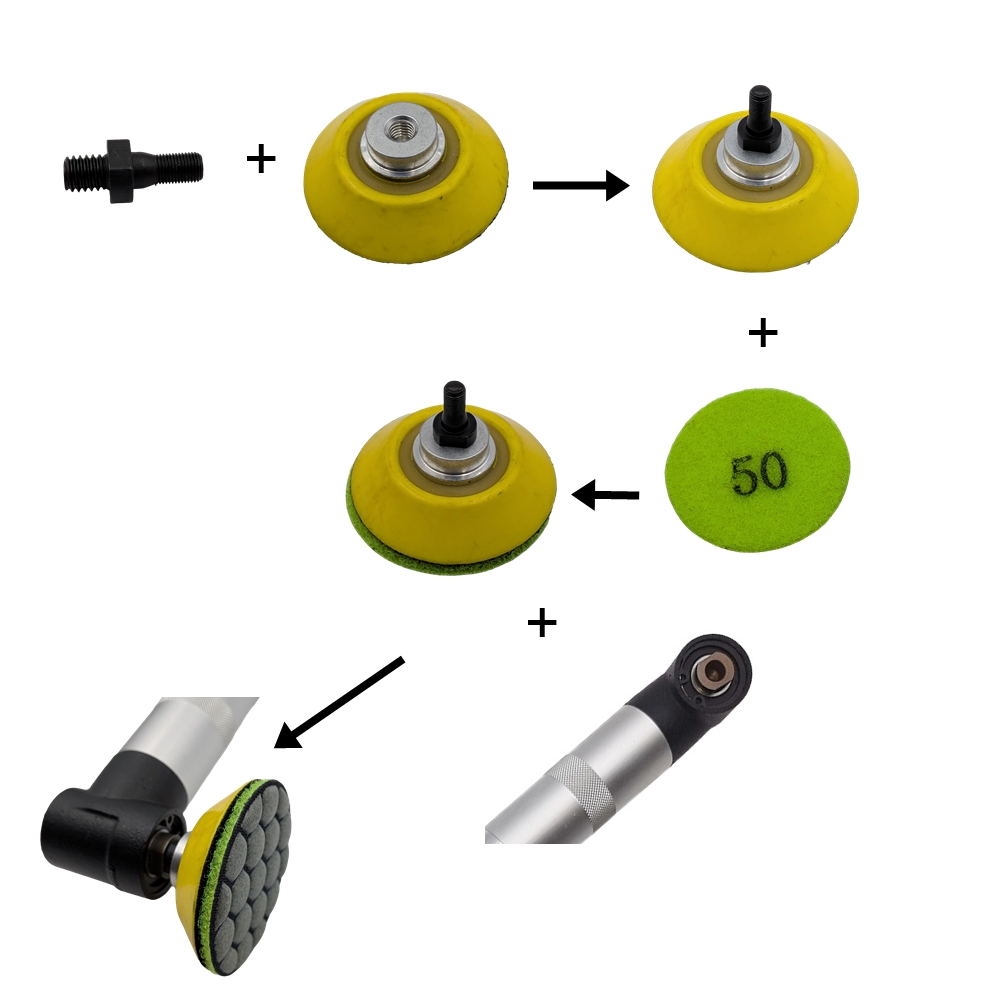

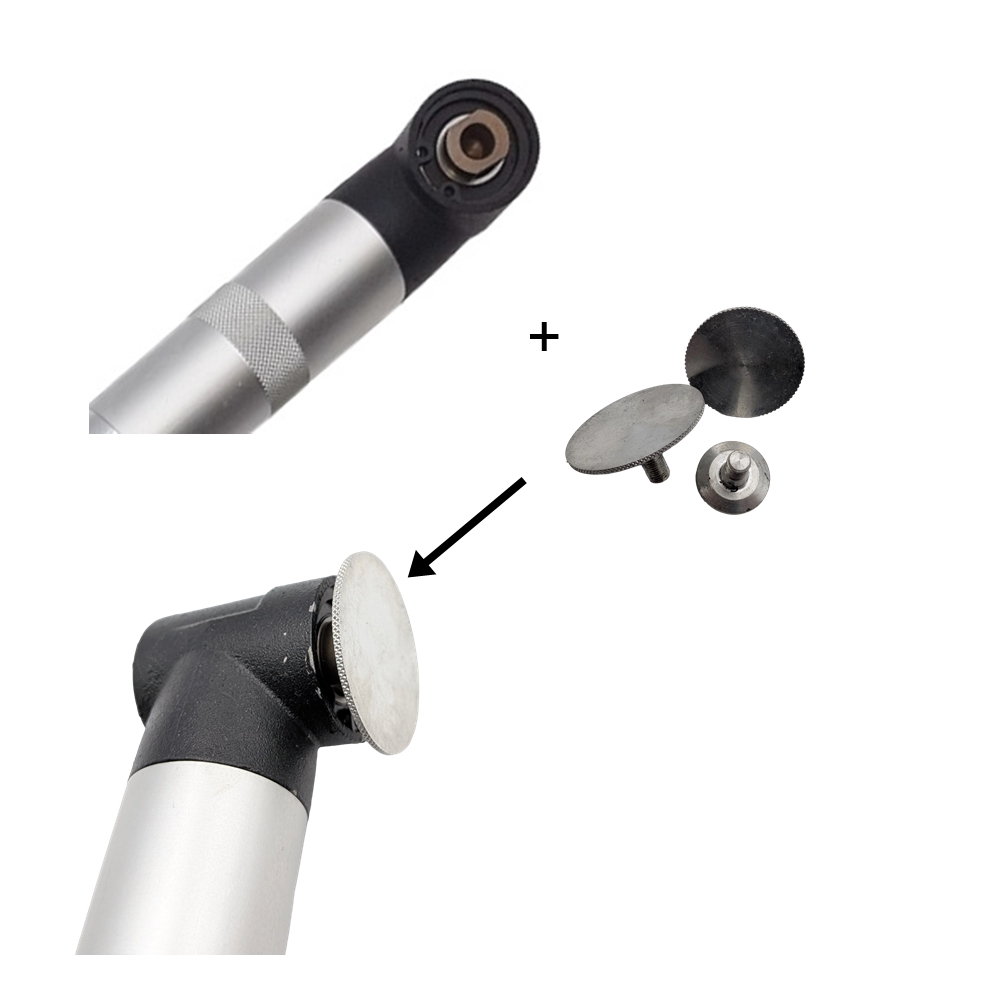

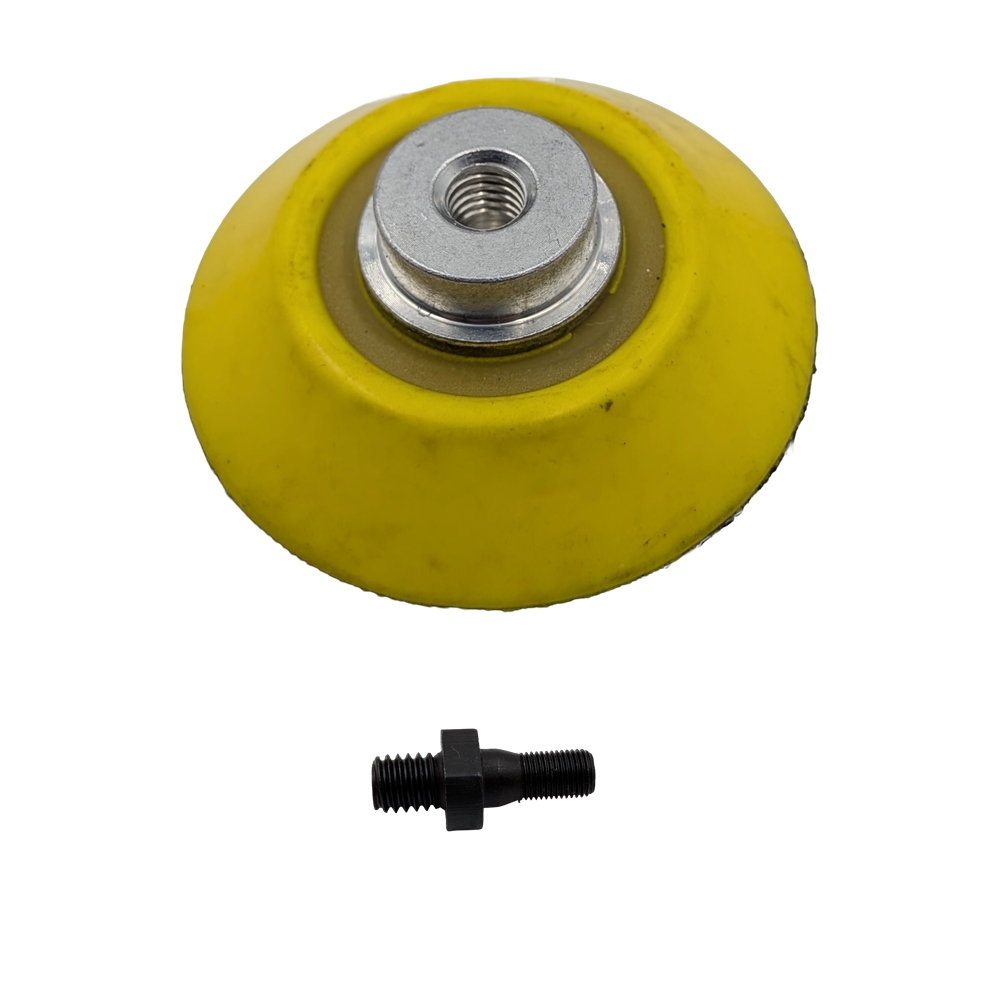

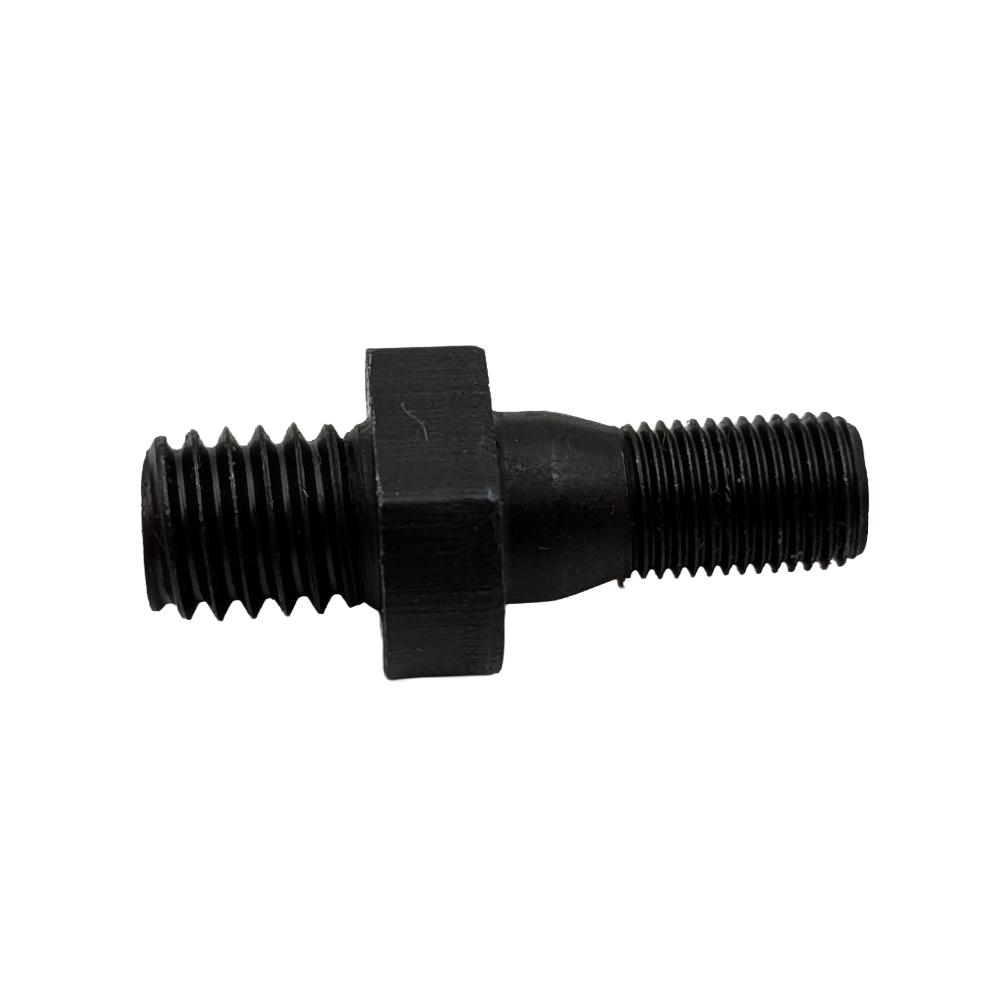

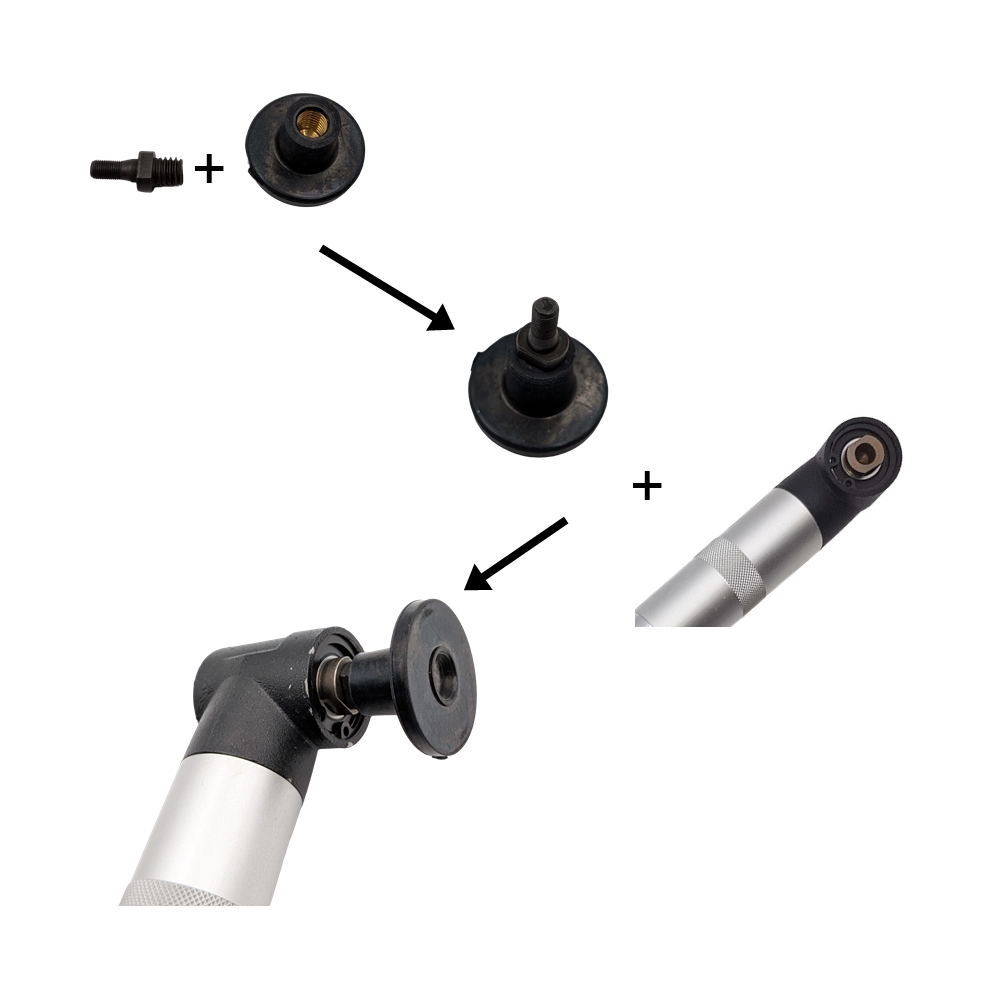

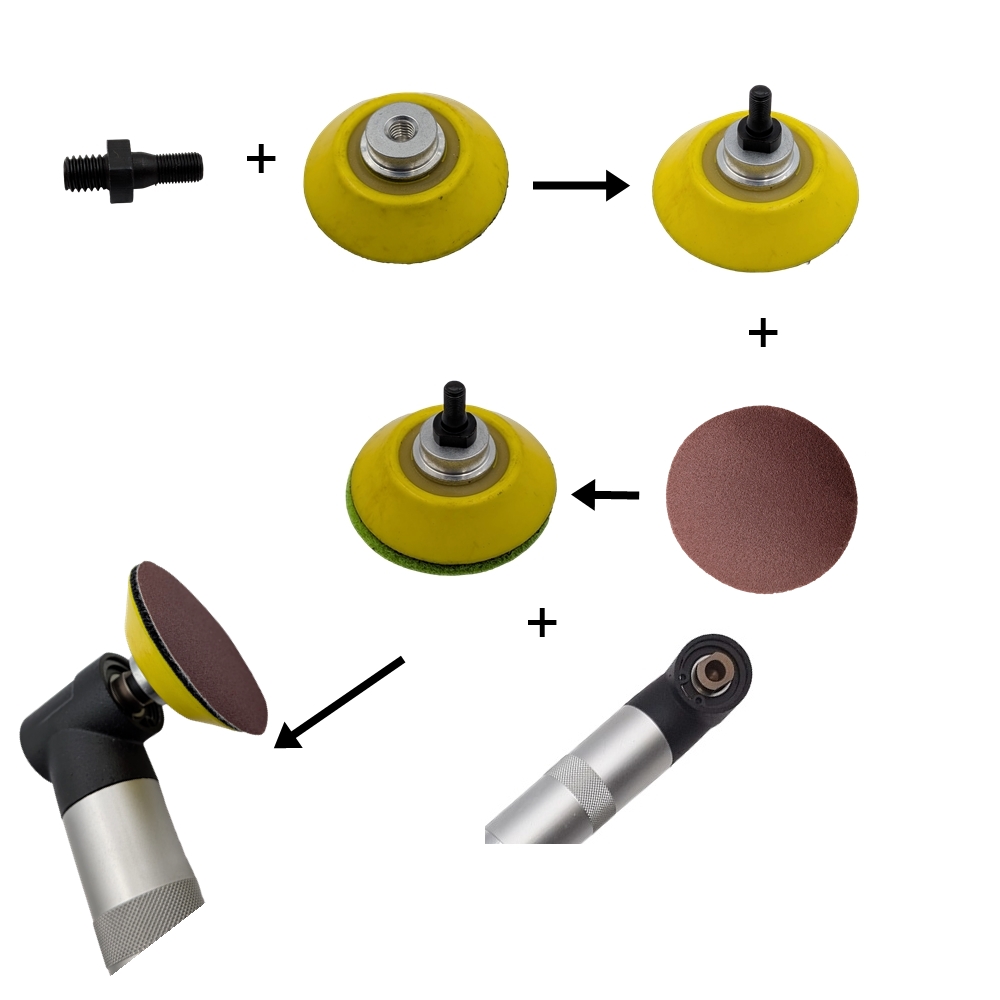

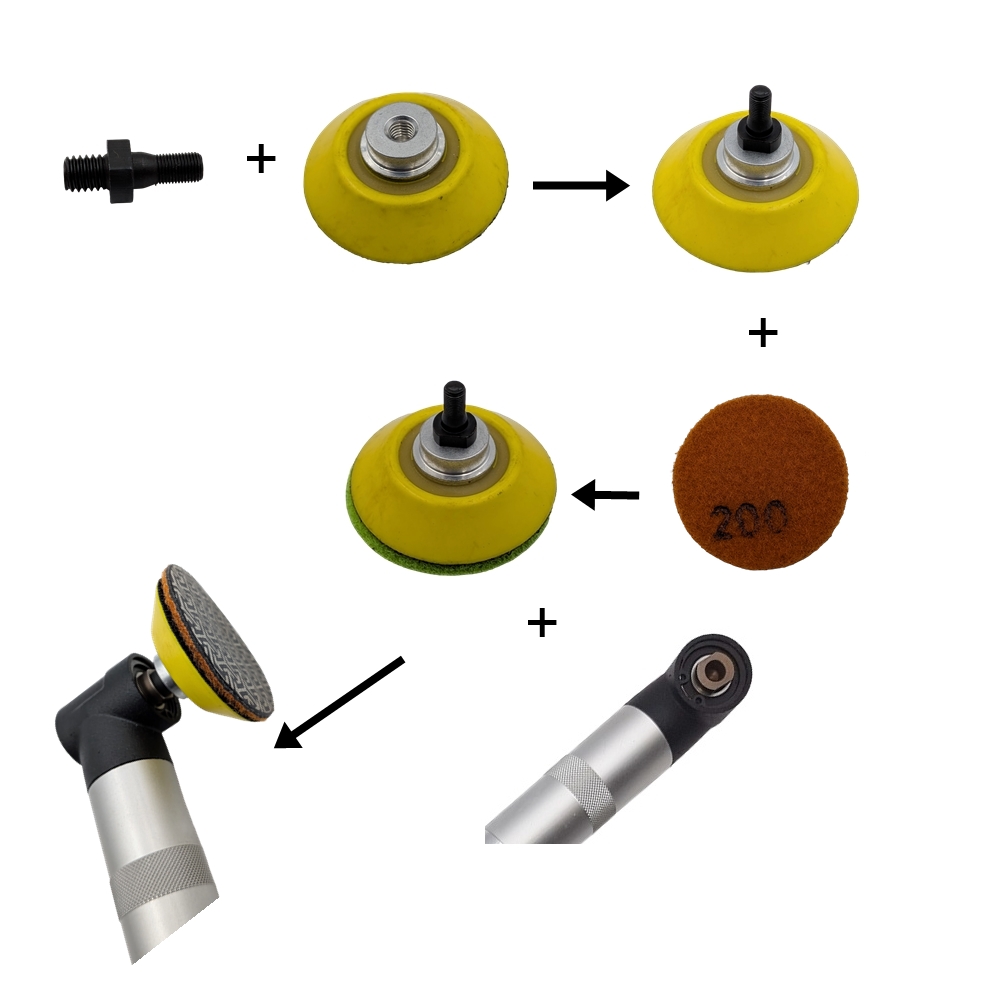

1. A kisebbik (M4-es) menet csatlakozik a gép M4-es menetes tengelyéhez, AKCS1 esetén használja a menetszűkítőt mely M4-re szűkít.

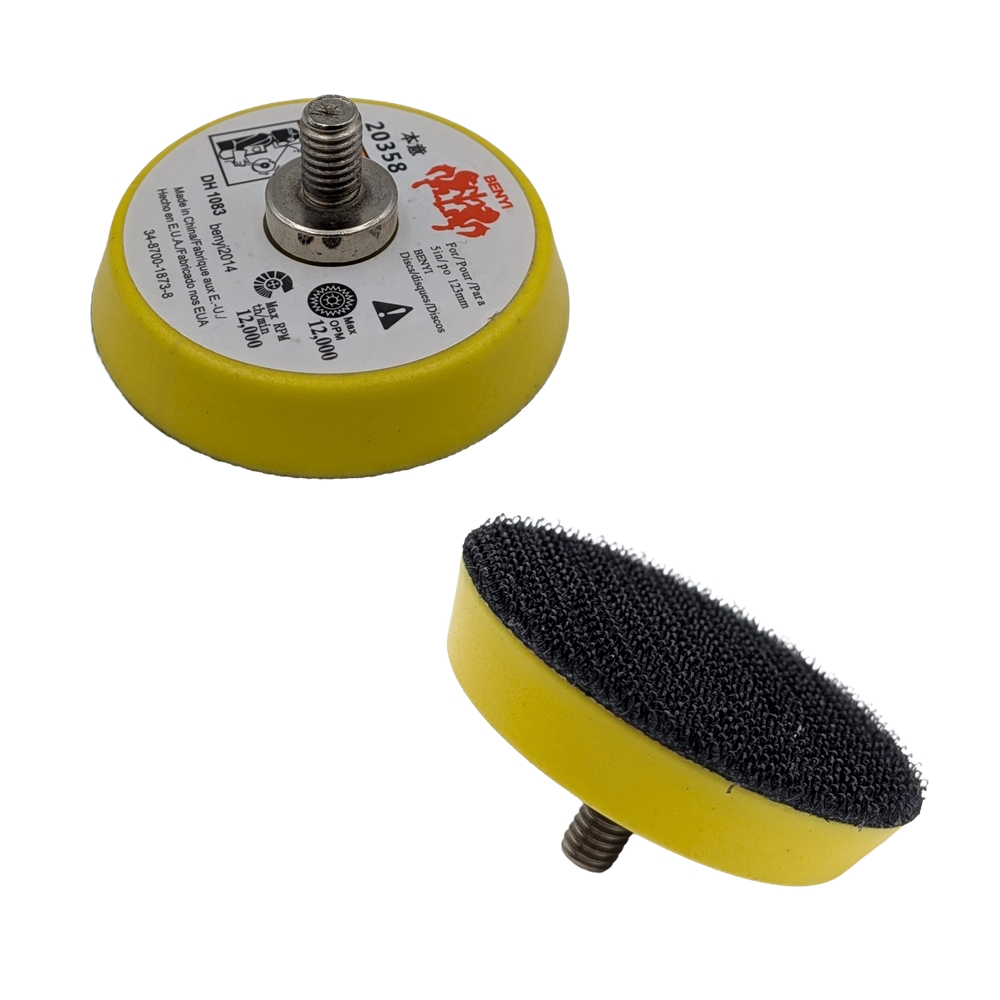

2. A tengely másik oldalára csavarható a polírozótányér.

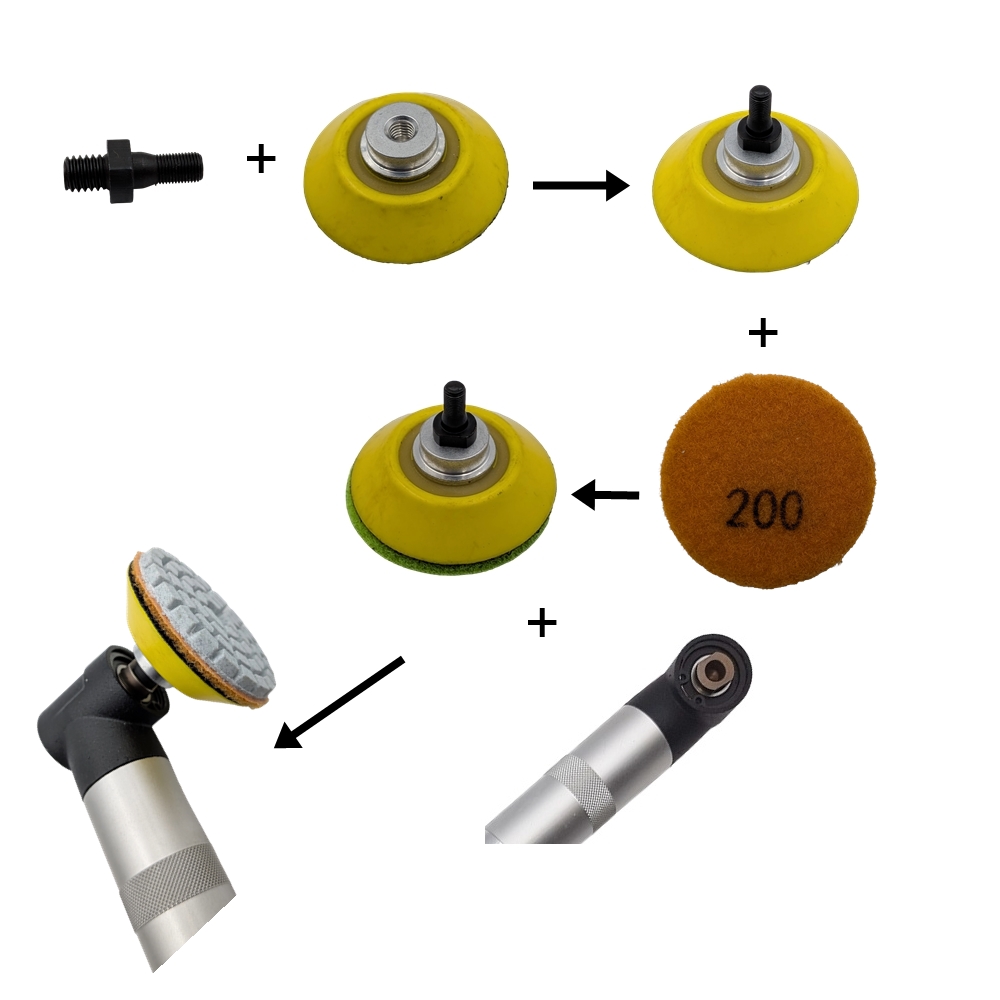

1. A kisebbik (M4-es) menet csatlakozik a gép M4-es menetes tengelyéhez, AKCS1 esetén használja a menetszűkítőt mely M4-re szűkít.
2. A tengely másik oldalára csavarható a polírozótányér. (Megjegyzés: a tengely előre összecsavarható a polírkoronggal és úgy is felszerelhető a gépre)
3. Miután a polírtányér felhelyezésre került, a tépőzár segítségével bármely polírkorong felhelyezhető rá.

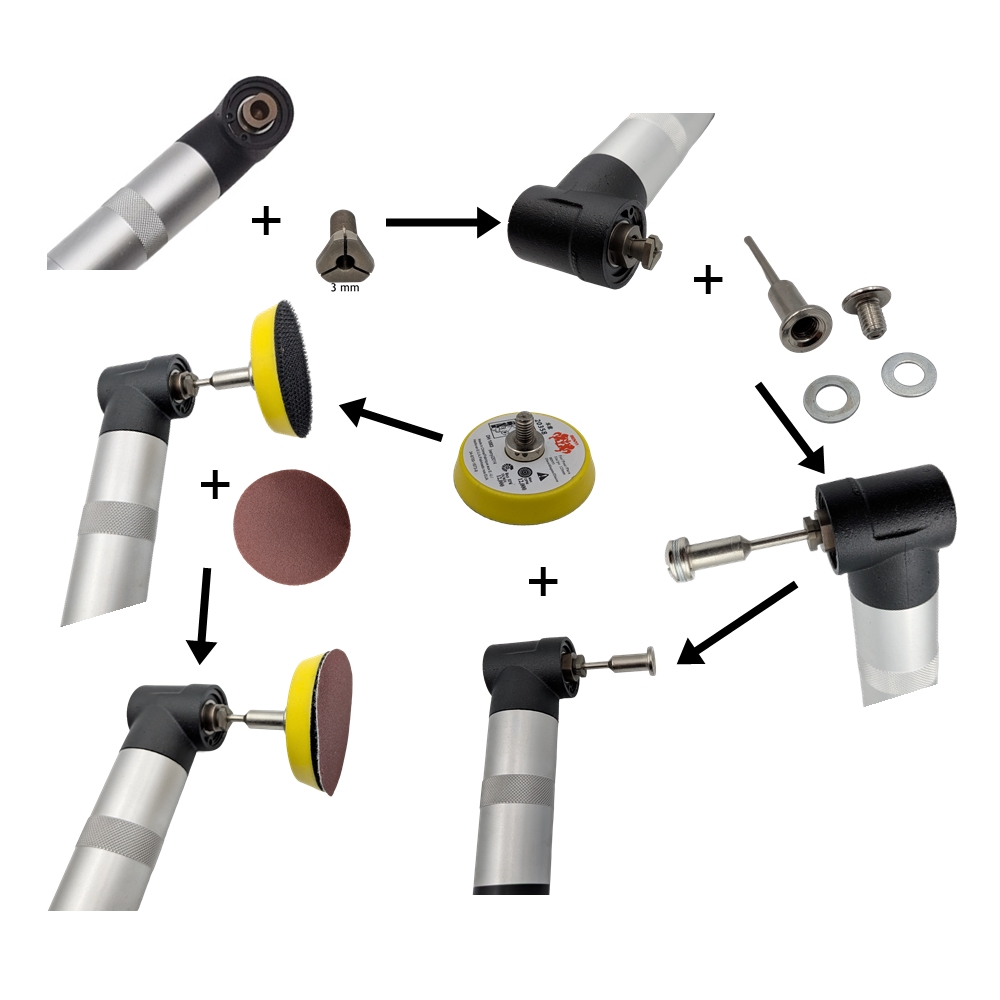

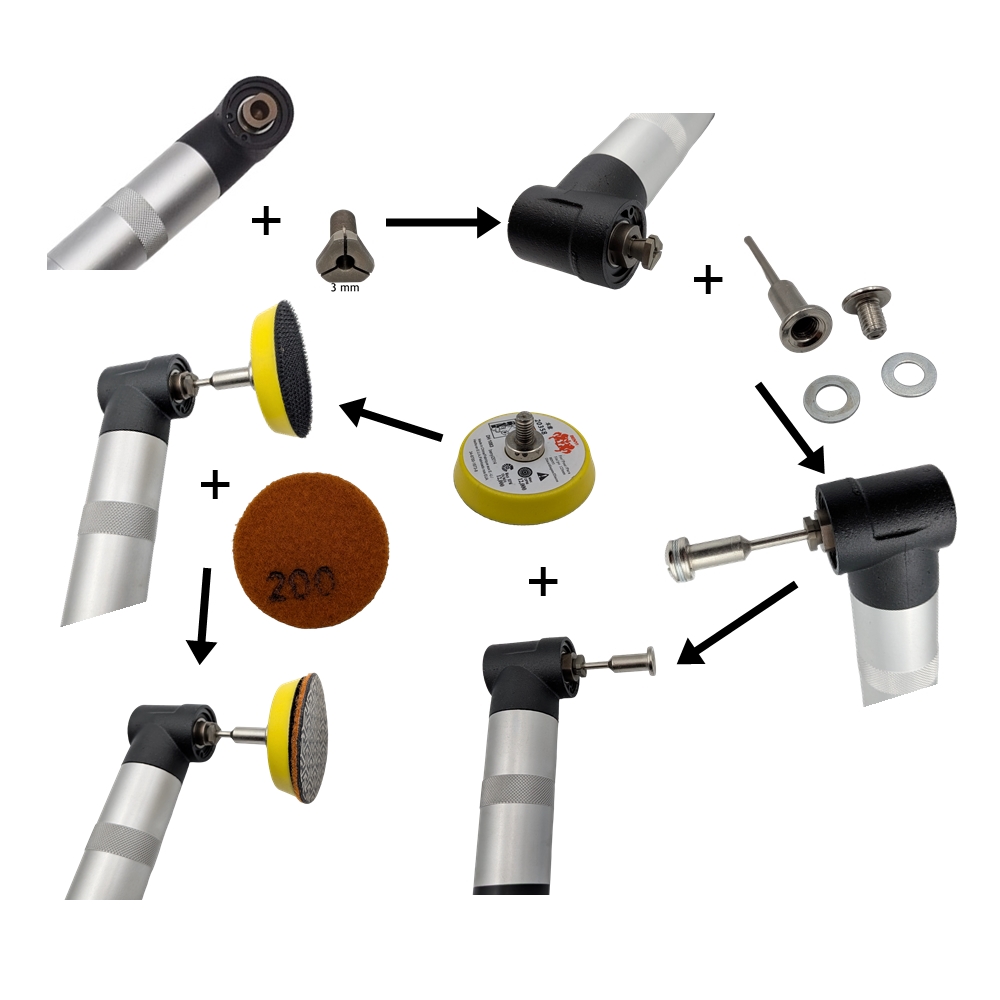

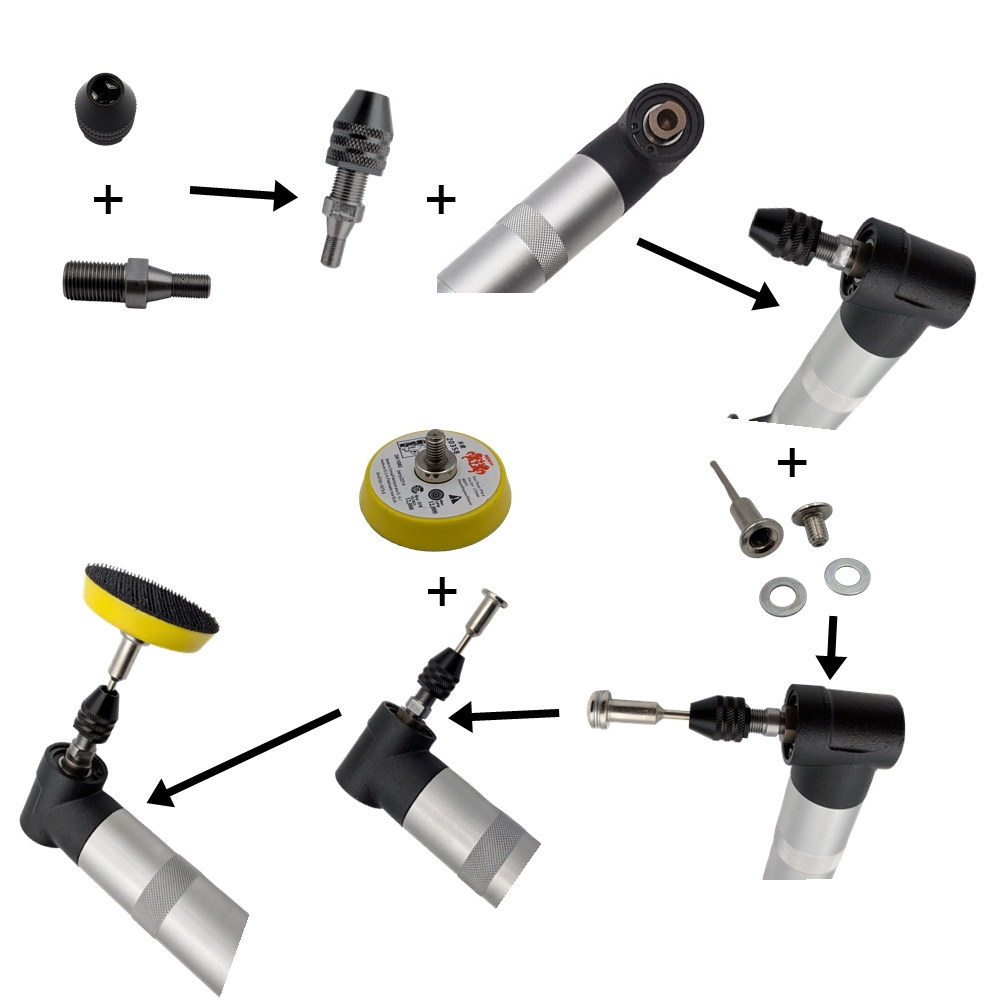

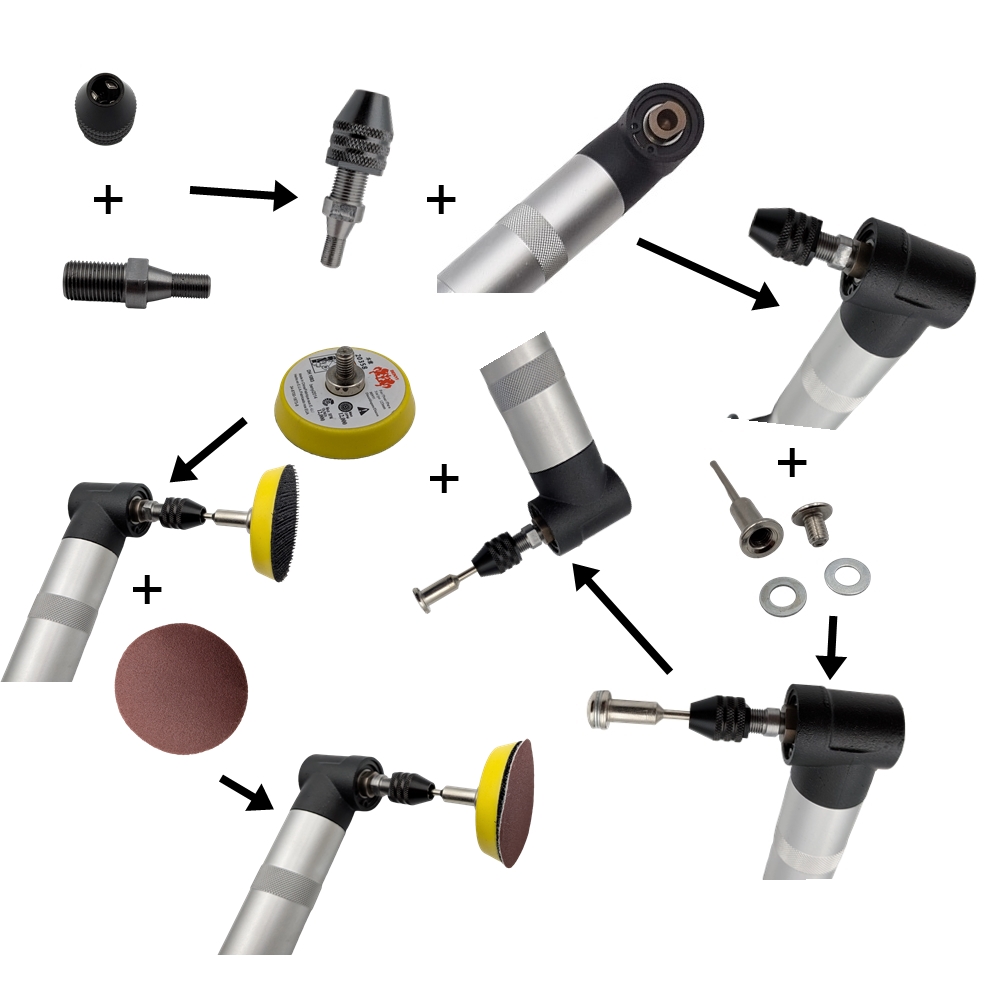

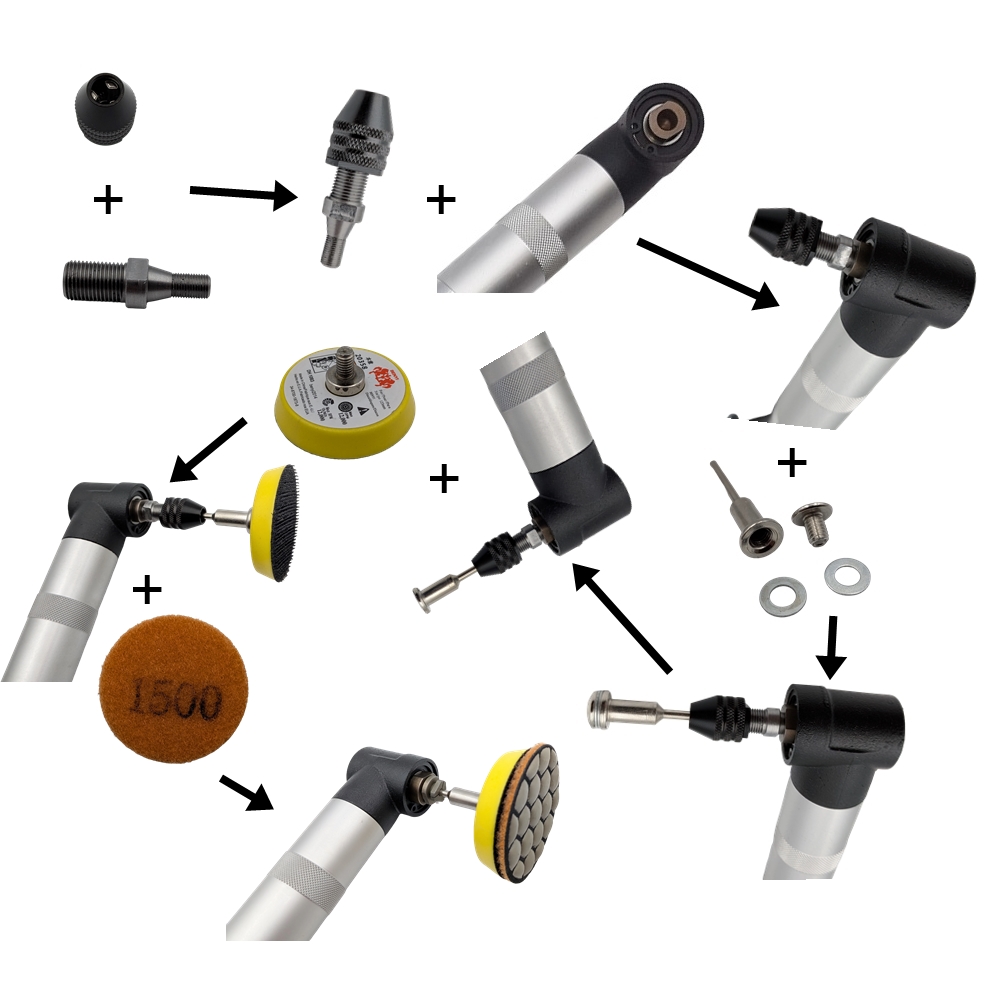

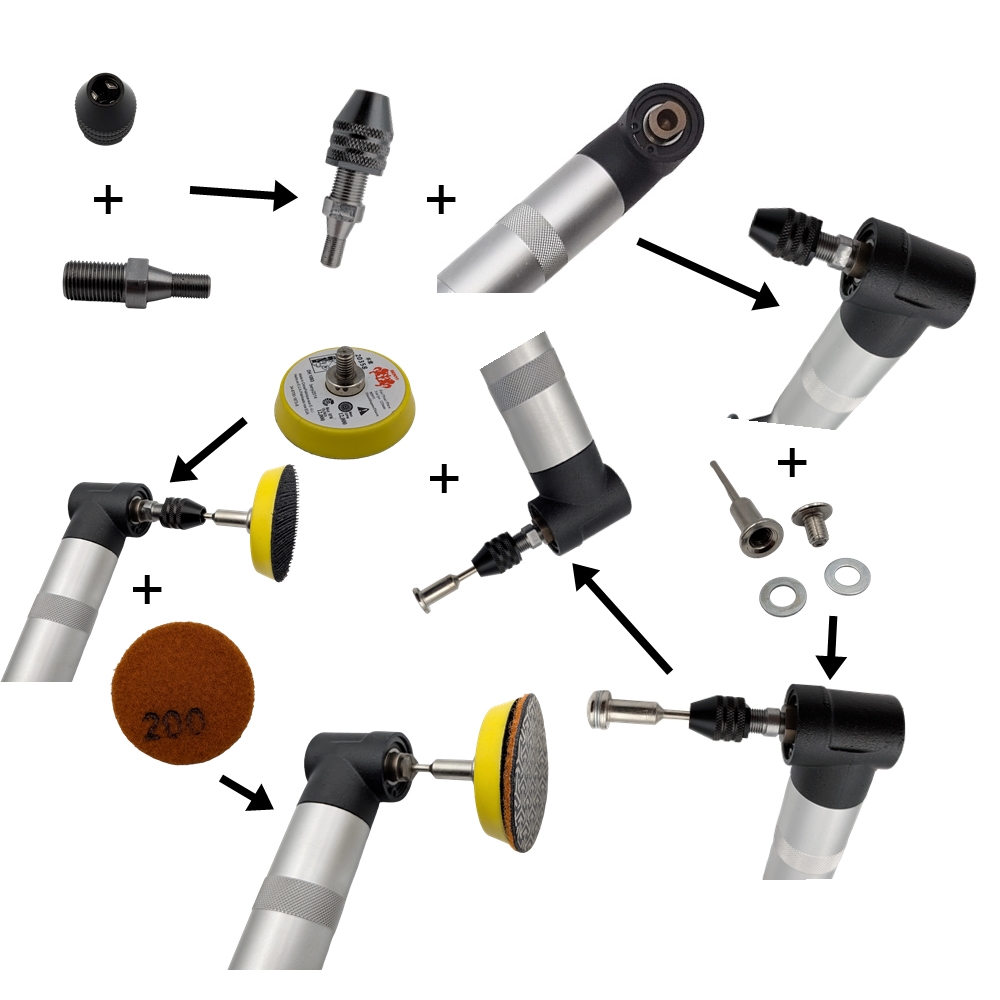

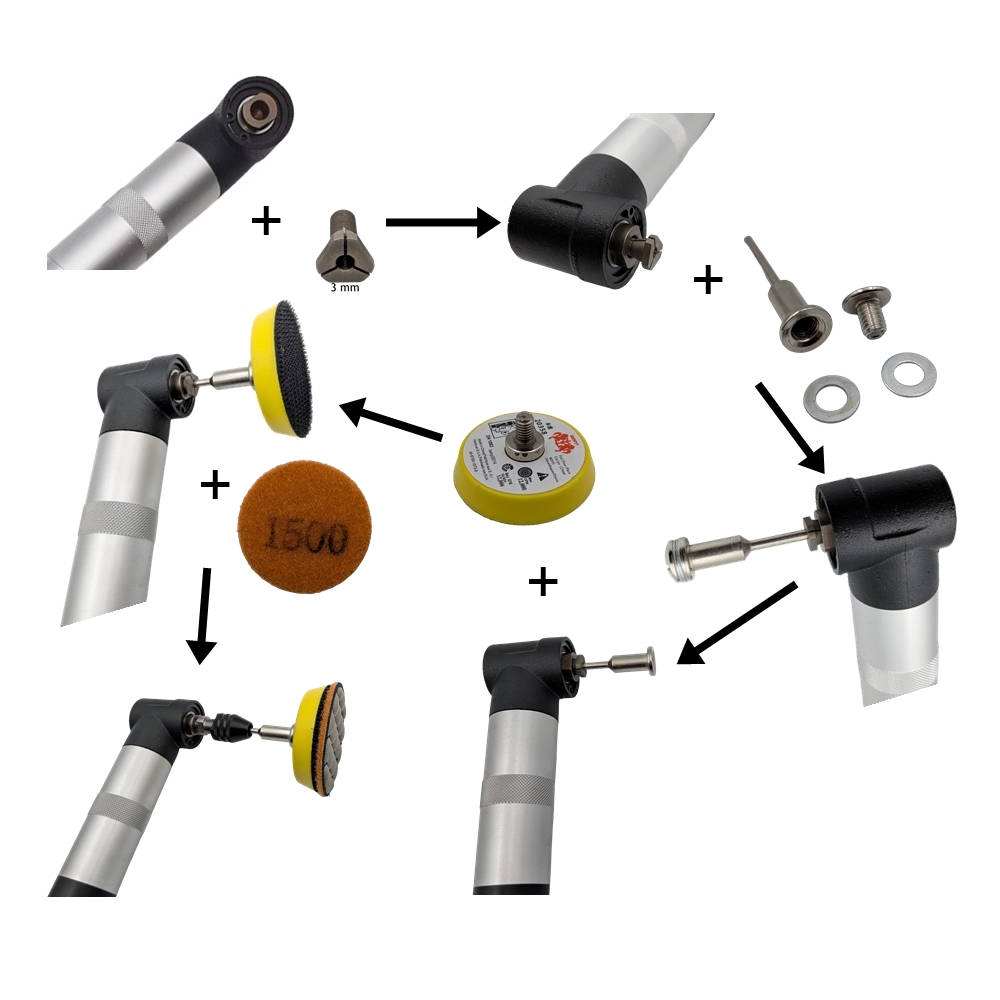

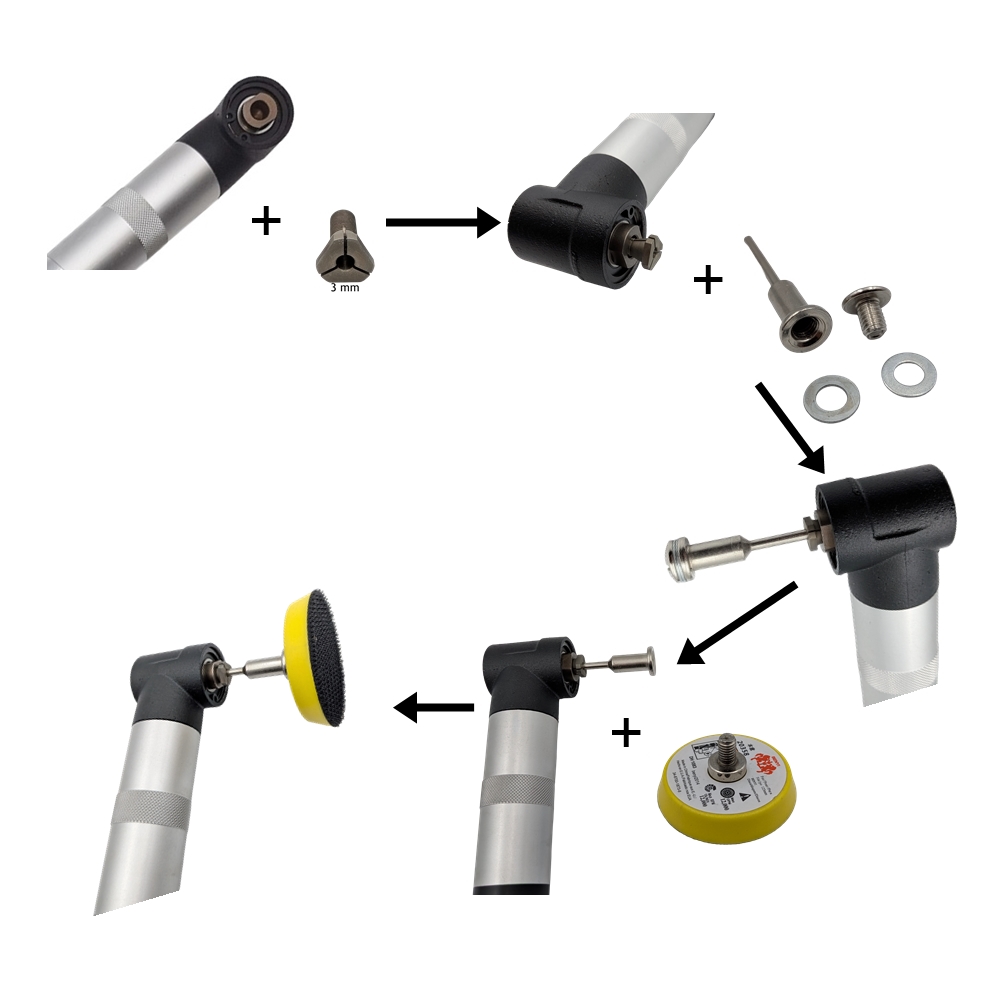

1. A tányér felszereléséhez szükség van a képeken látható befogótokmány vagy megfelelő befogópatron felszerelésére. AKCS1 esetében használhatja a 6mm-es befogópatront
2. Ezt követően a 3mm-es szárata befogóegységre fel kell helyezni. Az AKCS1 termék esetében a 6mm-es befogópatron is alkalmazható.
3. Akár a 3mm-es akár a 6 mm-es szár kerül használatba, a szárak menete megegyezik a tányér menetével ezáltal összecsavarható.

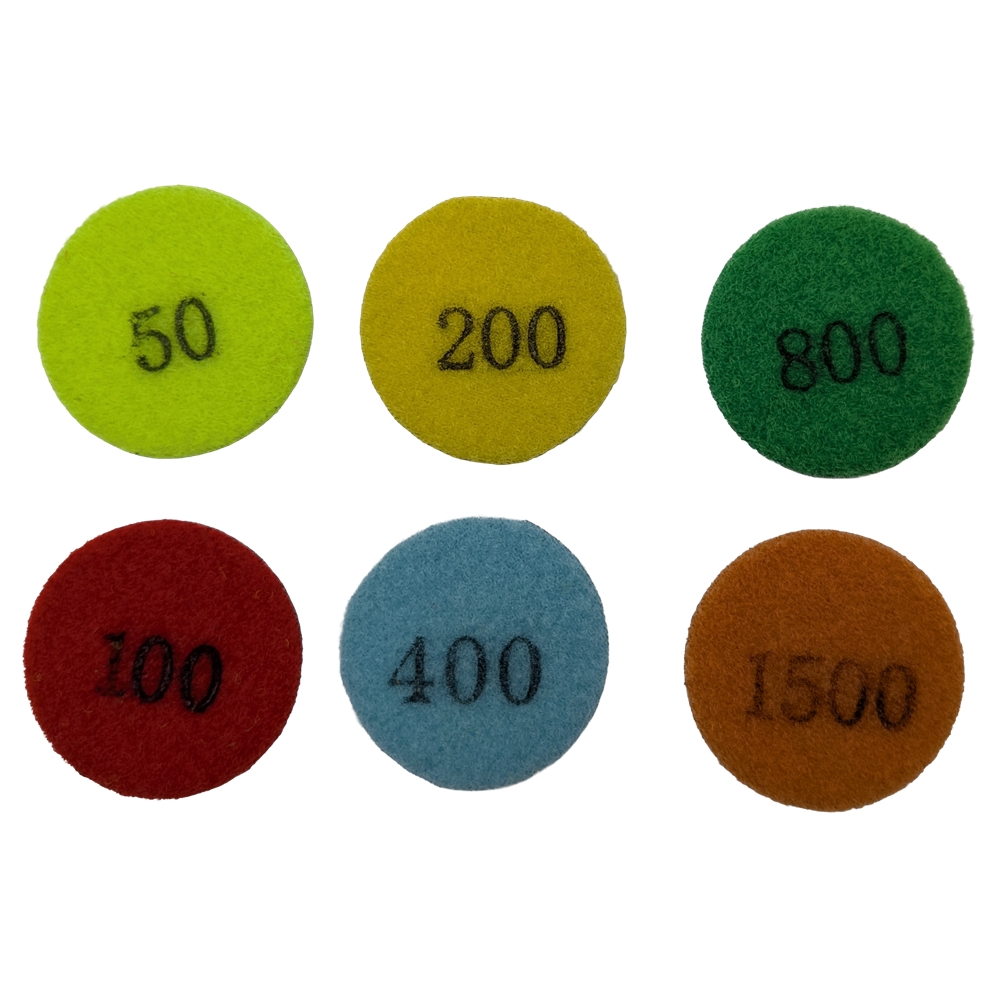

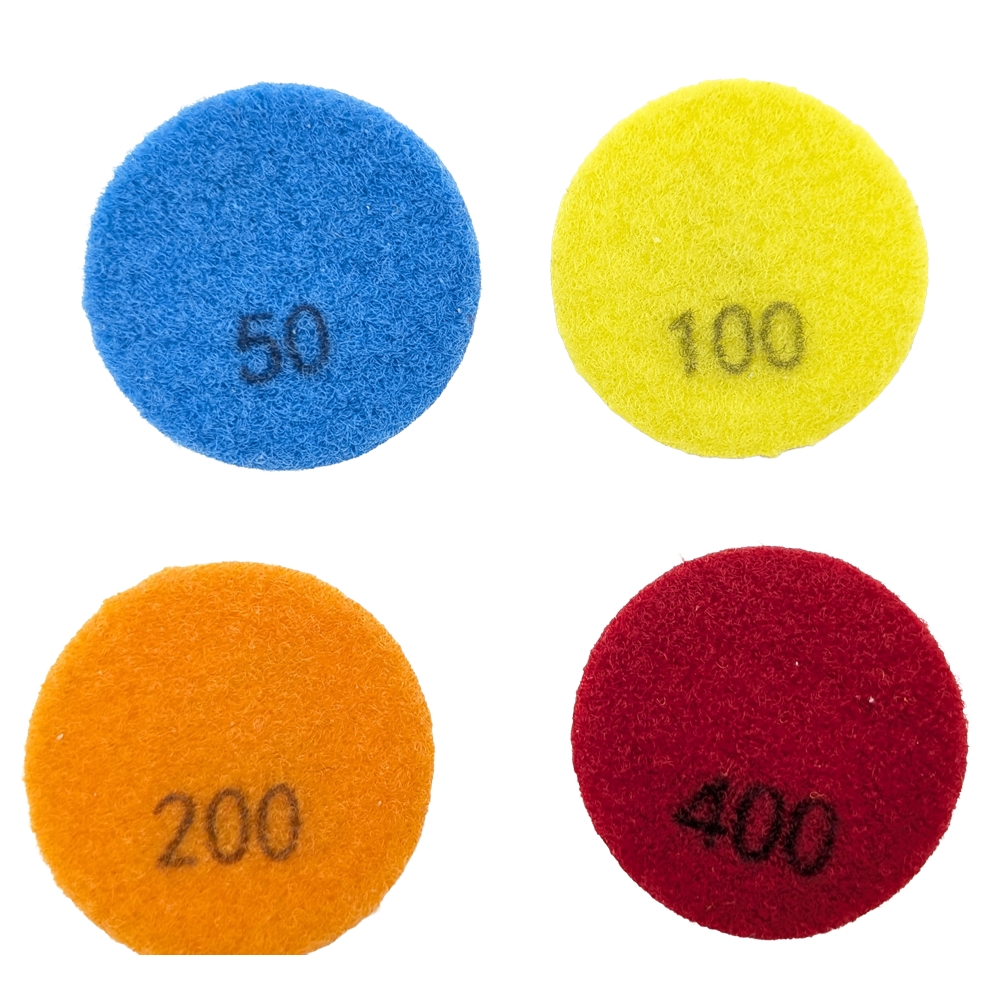

4. A tépőzárra bármely tépőzáras 50mm átmérőjű polírkorong felhelyezhető

465050-val:

1. A tányér felszereléséhez szükség van a képeken látható befogótokmány vagy megfelelő befogópatron felszerelésére. AKCS1 esetében használhatja a 6mm-es befogópatront
2. Ezt követően a 3mm-es szárata befogóegységre fel kell helyezni. Az AKCS1 termék esetében a 6mm-es befogópatron is alkalmazható.
3. Akár a 3mm-es akár a 6 mm-es szár kerül használatba, a szárak menete megegyezik a tányér menetével ezáltal összecsavarható.
4. A tépőzárra bármely tépőzáras 50mm átmérőjű polírkorong felhelyezhető.

 465050-M4-el

1. A kisebbik (M4-es) menet csatlakozik a gép M4-es menetes tengelyéhez, AKCS1 esetén használja a menetszűkítőt mely M4-re szűkít.
2. A tengely másik oldalára csavarható a polírozótányér. (Megjegyzés: a tengely előre összecsavarható a polírkoronggal és úgy is felszerelhető a gépre)
3. Miután a polírtányér felhelyezésre került, a tépőzár segítségével bármely polírkorong felhelyezhető rá.

465050-val:

1. A tányér felszereléséhez szükség van a képeken látható befogótokmány vagy megfelelő befogópatron felszerelésére. AKCS1 esetében használhatja a 6mm-es befogópatront
2. Ezt követően a 3mm-es szárata befogóegységre fel kell helyezni. Az AKCS1 termék esetében a 6mm-es befogópatron is alkalmazható.
3. Akár a 3mm-es akár a 6 mm-es szár kerül használatba, a szárak menete megegyezik a tányér menetével ezáltal összecsavarható.
4. A tépőzárra bármely tépőzáras 50mm átmérőjű polírkorong felhelyezhető.

 465050-M4-el

1. A kisebbik (M4-es) menet csatlakozik a gép M4-es menetes tengelyéhez, AKCS1 esetén használja a menetszűkítőt mely M4-re szűkít.
2. A tengely másik oldalára csavarható a polírozótányér. (Megjegyzés: a tengely előre összecsavarható a polírkoronggal és úgy is felszerelhető a gépre)
3. Miután a polírtányér felhelyezésre került, a tépőzár segítségével bármely polírkorong felhelyezhető rá.

465050-val:

1. A tányér felszereléséhez szükség van a képeken látható befogótokmány vagy megfelelő befogópatron felszerelésére. AKCS1 esetében használhatja a 6mm-es befogópatront
2. Ezt követően a 3mm-es szárata befogóegységre fel kell helyezni. Az AKCS1 termék esetében a 6mm-es befogópatron is alkalmazható.
3. Akár a 3mm-es akár a 6 mm-es szár kerül használatba, a szárak menete megegyezik a tányér menetével ezáltal összecsavarható.
4. A tépőzárra bármely tépőzáras 50mm átmérőjű polírkorong felhelyezhető.

 465050-M4-el

1. A kisebbik (M4-es) menet csatlakozik a gép M4-es menetes tengelyéhez, AKCS1 esetén használja a menetszűkítőt mely M4-re szűkít.
2. A tengely másik oldalára csavarható a polírozótányér. (Megjegyzés: a tengely előre összecsavarható a polírkoronggal és úgy is felszerelhető a gépre)
3. Miután a polírtányér felhelyezésre került, a tépőzár segítségével bármely polírkorong felhelyezhető rá.

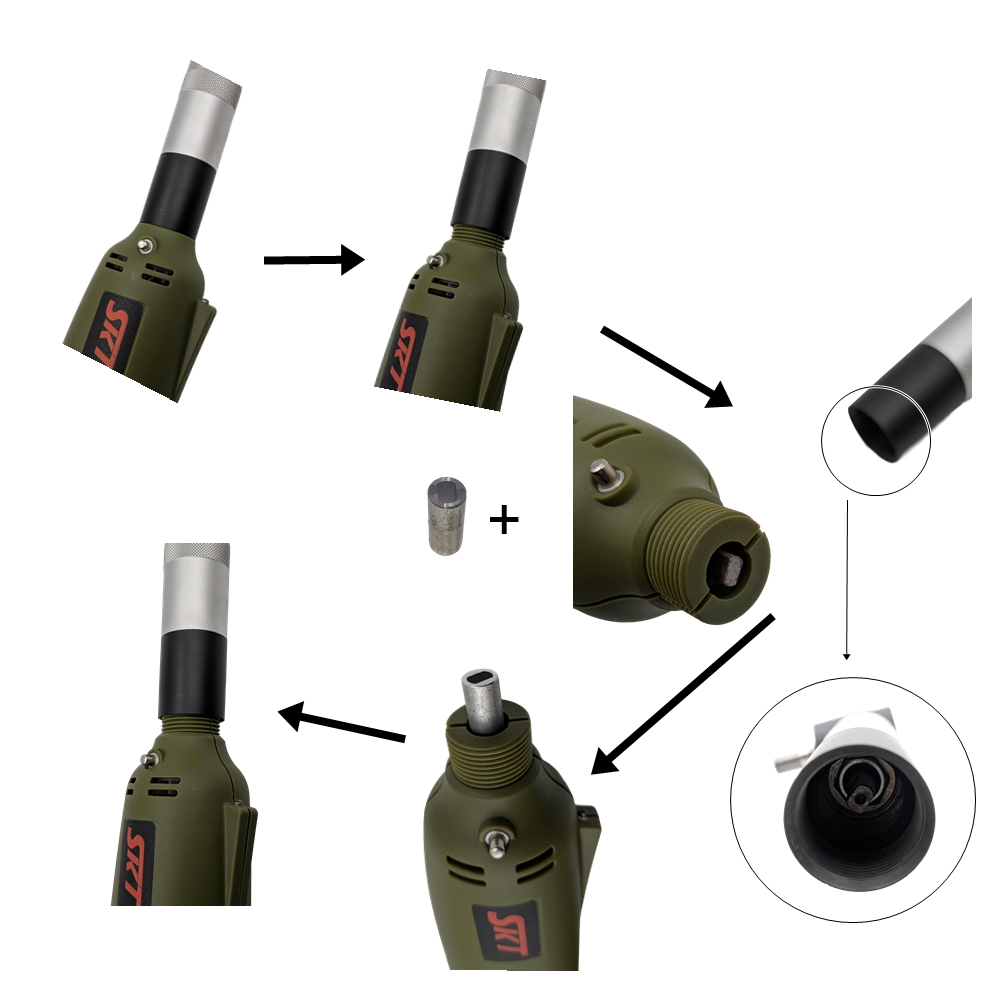

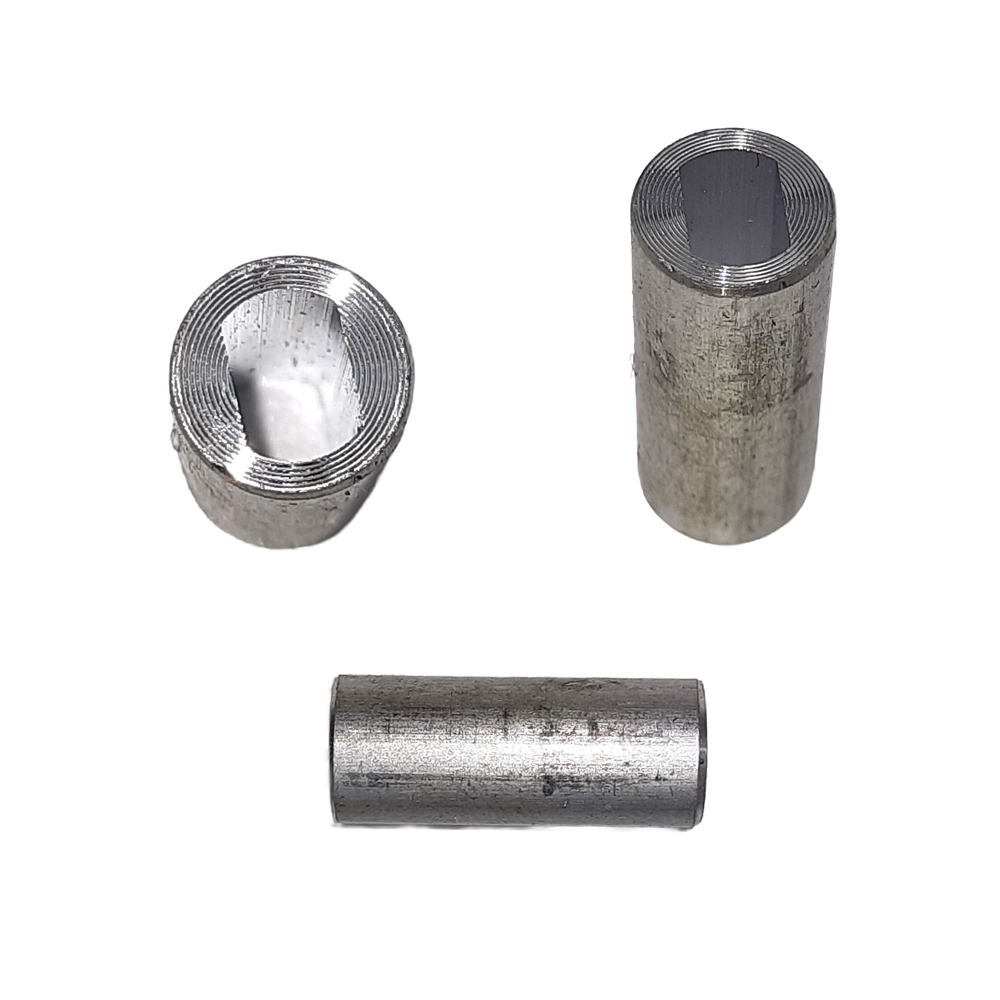

1.  A termék hosszú nyaka a képen látható módon lecsavarozható s a lecsavarozást követően egy műanyag vagy alumínium tengelyt fog találni a két egység között.
2.  Amennyiebn az sérült, vegye ki a és cserélje le egy nem sérült változatra.
3.  Illessze úgy össze a gép testét a fejjel hogy az áttétben látható rés összecsatolja a tengelyeket.
4.  Csavarja össze a gépet és amennyiben nincs más problémája, a gép problémamentesen tovább használható.

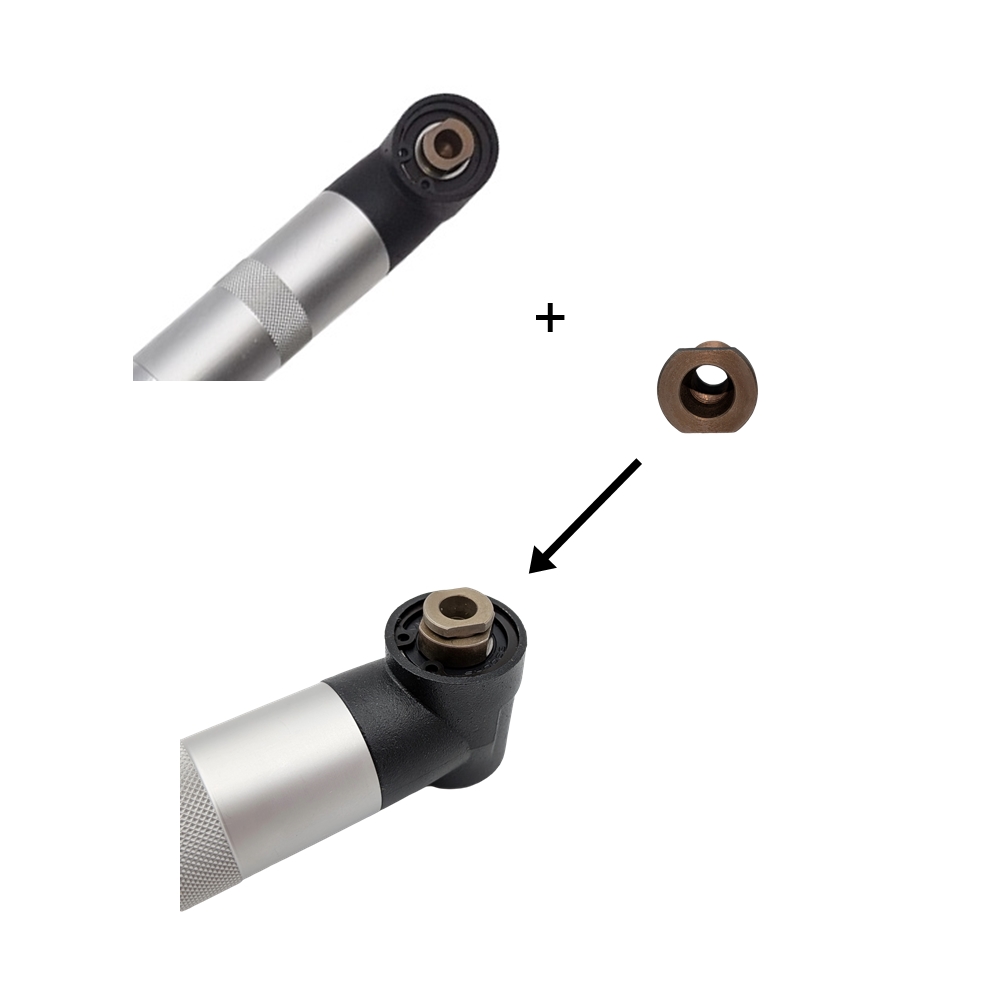

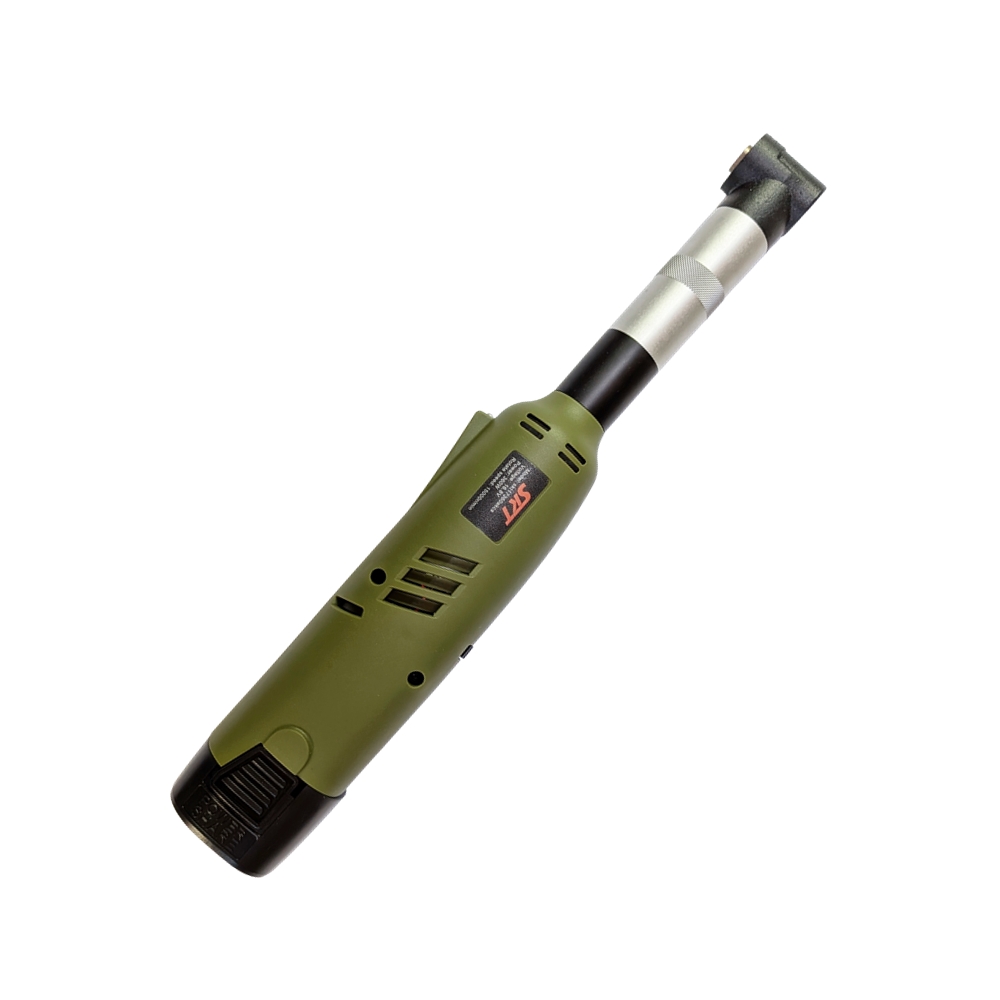

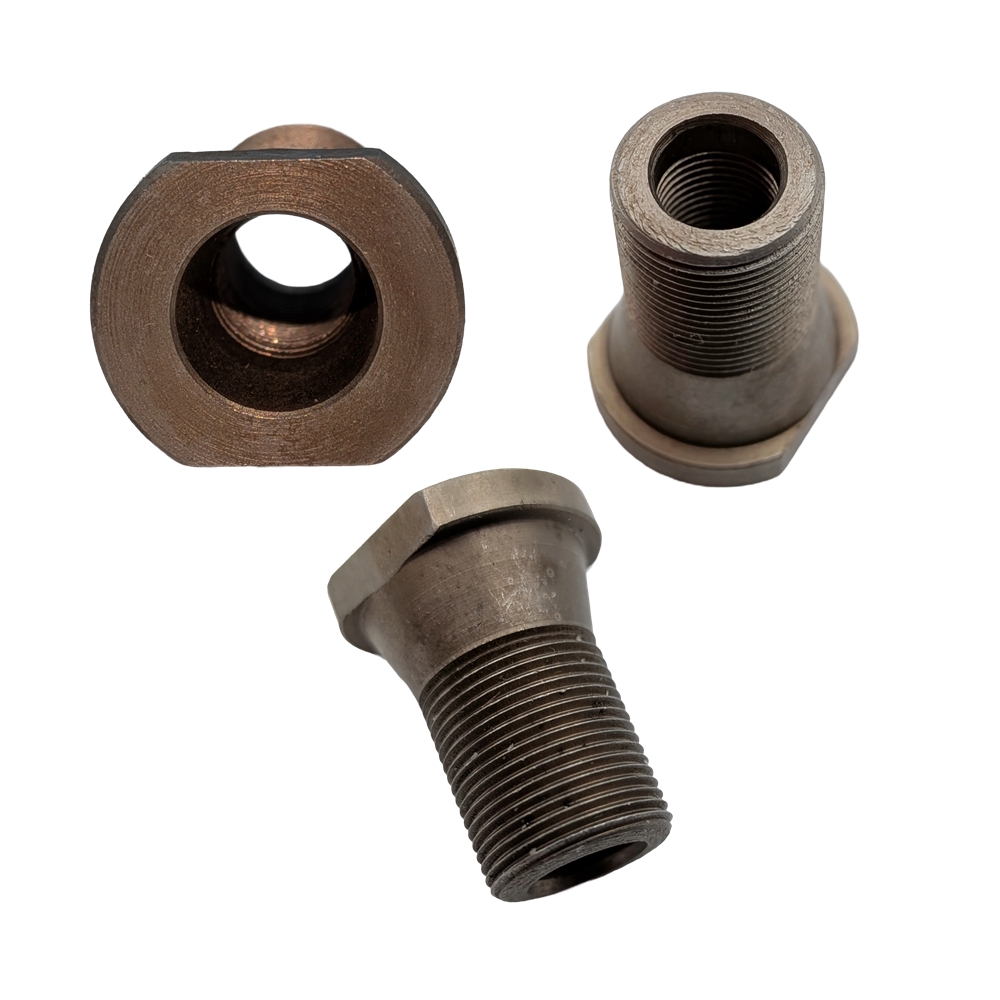

1.  Az AKCS1 vagy bármely más M8as menettel rendelkező gép menetébe csavarja bele a szűkítőt.
2.  A menetszűkítővel a temrék a továbbiakban a többi géppel azonos módon viselkedik.

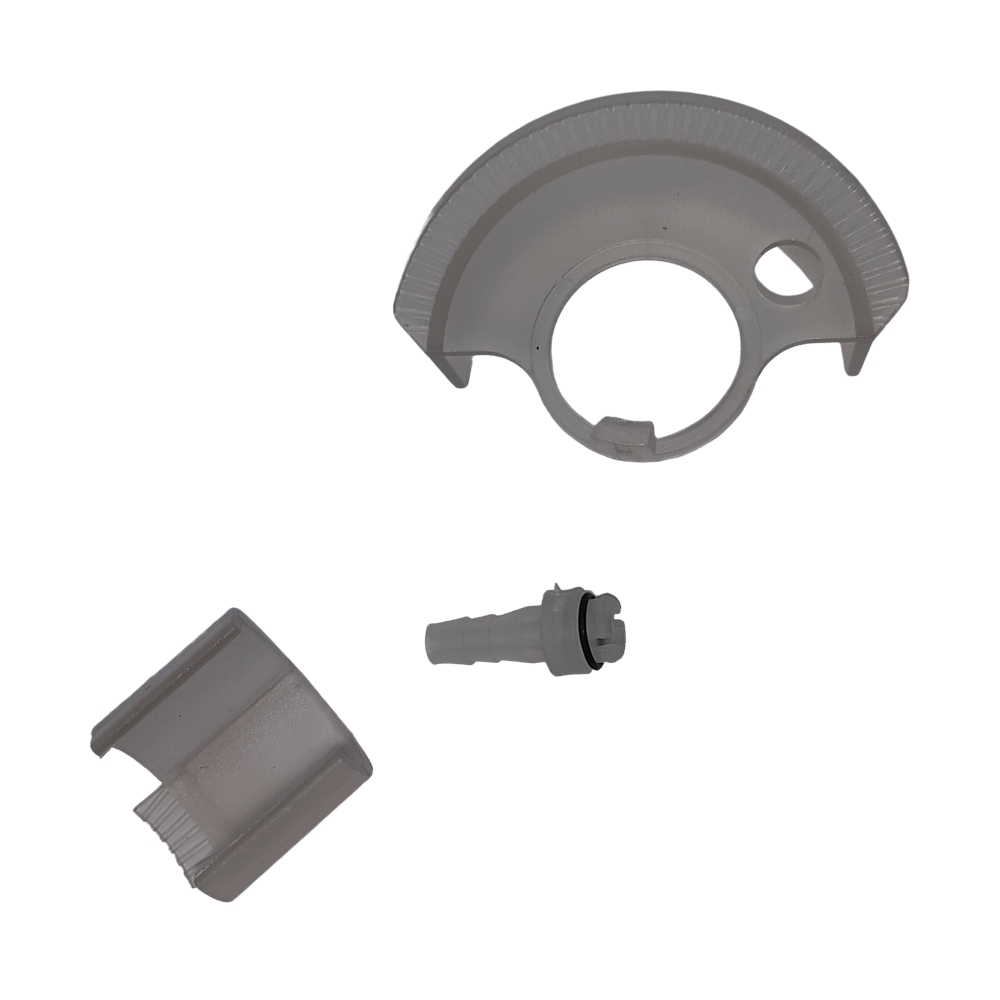

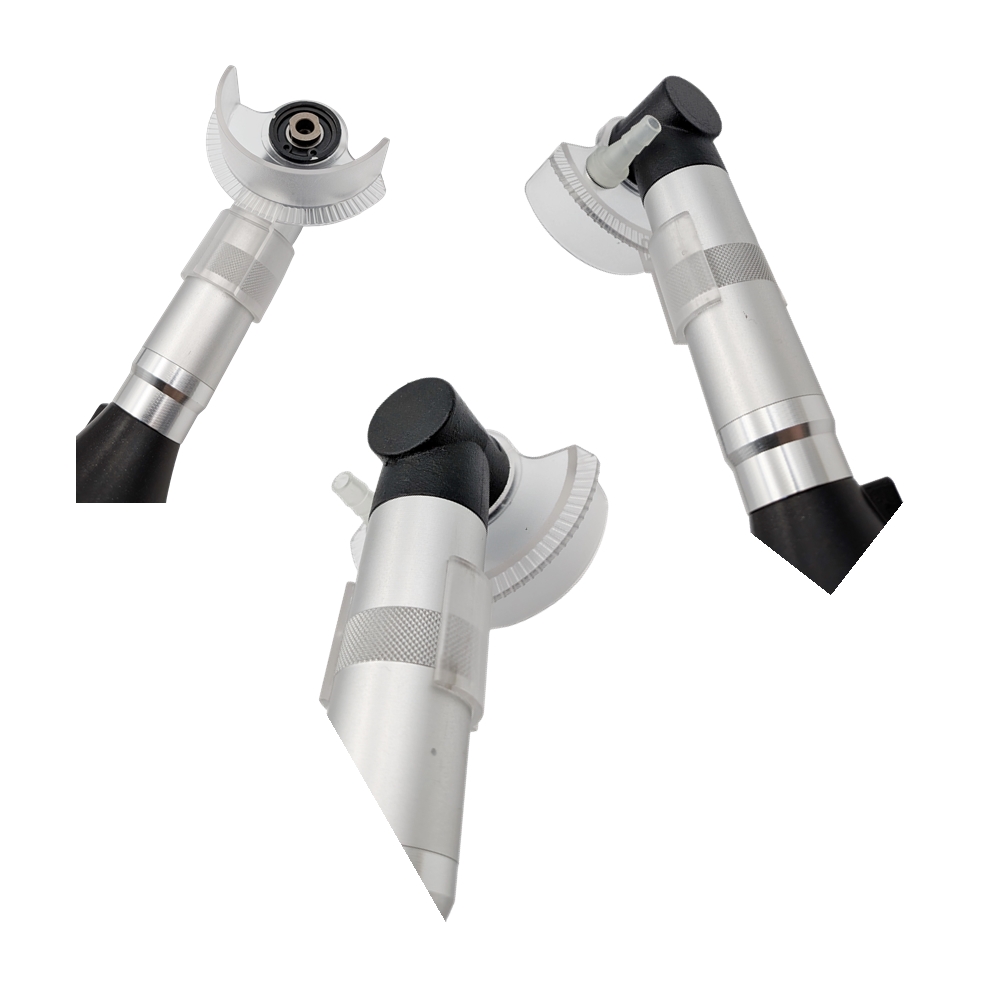

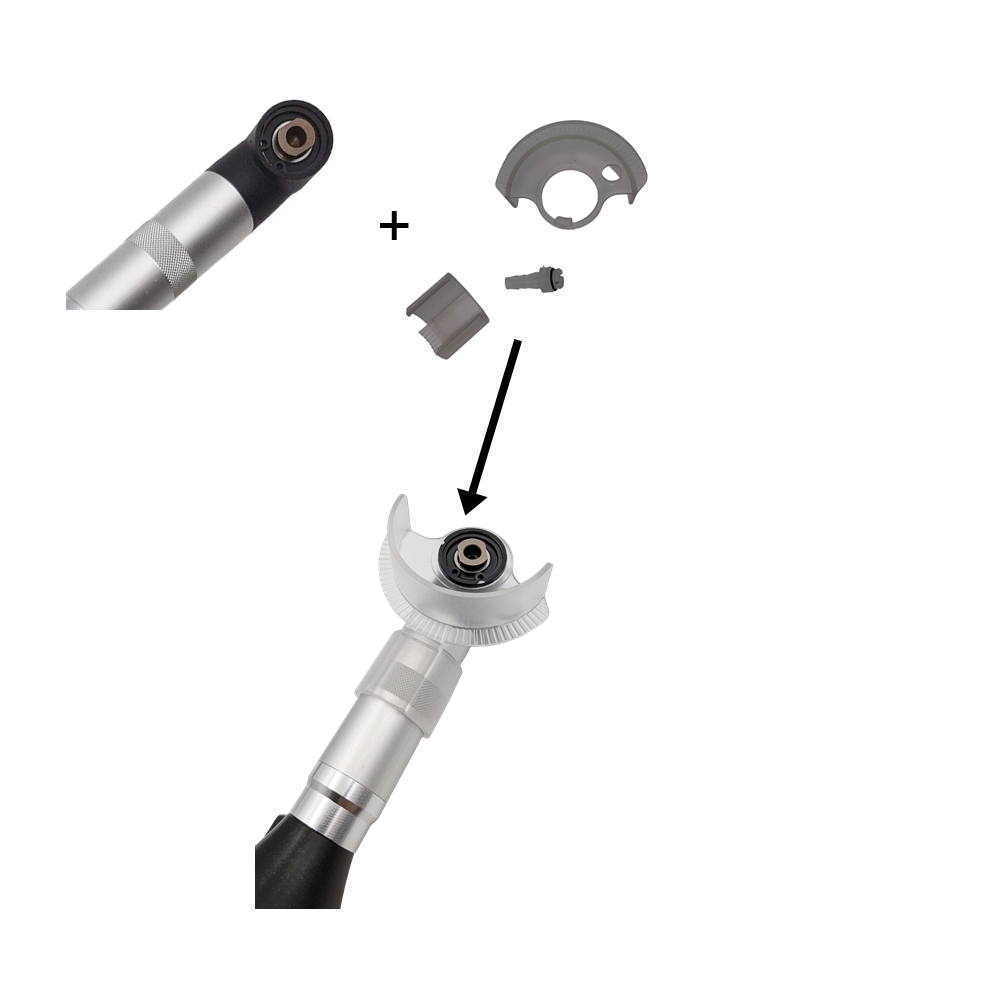

1.  Óvatos de határozott mozdulattal helyezze a burkolatot a fejre úgy hogy az ne legyen laza. A burkiolat rendelkezik egy klippel amelynek van helye beakadni.
2.  A nyakra helyezze rá a leszorítót amelyel később a védőburkolat állását is leeht jovbban szabályozni.
3.  A fejen látjható lyukba helyezze bele a csőnek a csatlakozóját.
4.  Ezt követően a megfelelő csővel s vízellátással a a gép vizesen is használható.

465050-val:

1. A tányér felszereléséhez szükség van a képeken látható befogótokmány vagy megfelelő befogópatron felszerelésére. AKCS1 esetében használhatja a 6mm-es befogópatront
2. Ezt követően a 3mm-es szárata befogóegységre fel kell helyezni. Az AKCS1 termék esetében a 6mm-es befogópatron is alkalmazható.
3. Akár a 3mm-es akár a 6 mm-es szár kerül használatba, a szárak menete megegyezik a tányér menetével ezáltal összecsavarható.
4. A tépőzárra bármely tépőzáras 50mm átmérőjű polírkorong felhelyezhető.

 465050-M4-el

1. A kisebbik (M4-es) menet csatlakozik a gép M4-es menetes tengelyéhez, AKCS1 esetén használja a menetszűkítőt mely M4-re szűkít.
2. A tengely másik oldalára csavarható a polírozótányér. (Megjegyzés: a tengely előre összecsavarható a polírkoronggal és úgy is felszerelhető a gépre)
3. Miután a polírtányér felhelyezésre került, a tépőzár segítségével bármely polírkorong felhelyezhető rá.

1.  Csavarja a terméket az M4-es menettel rendelkező gépbe.
2.  Helyezze rá az öntapadós csiszolófelületet.

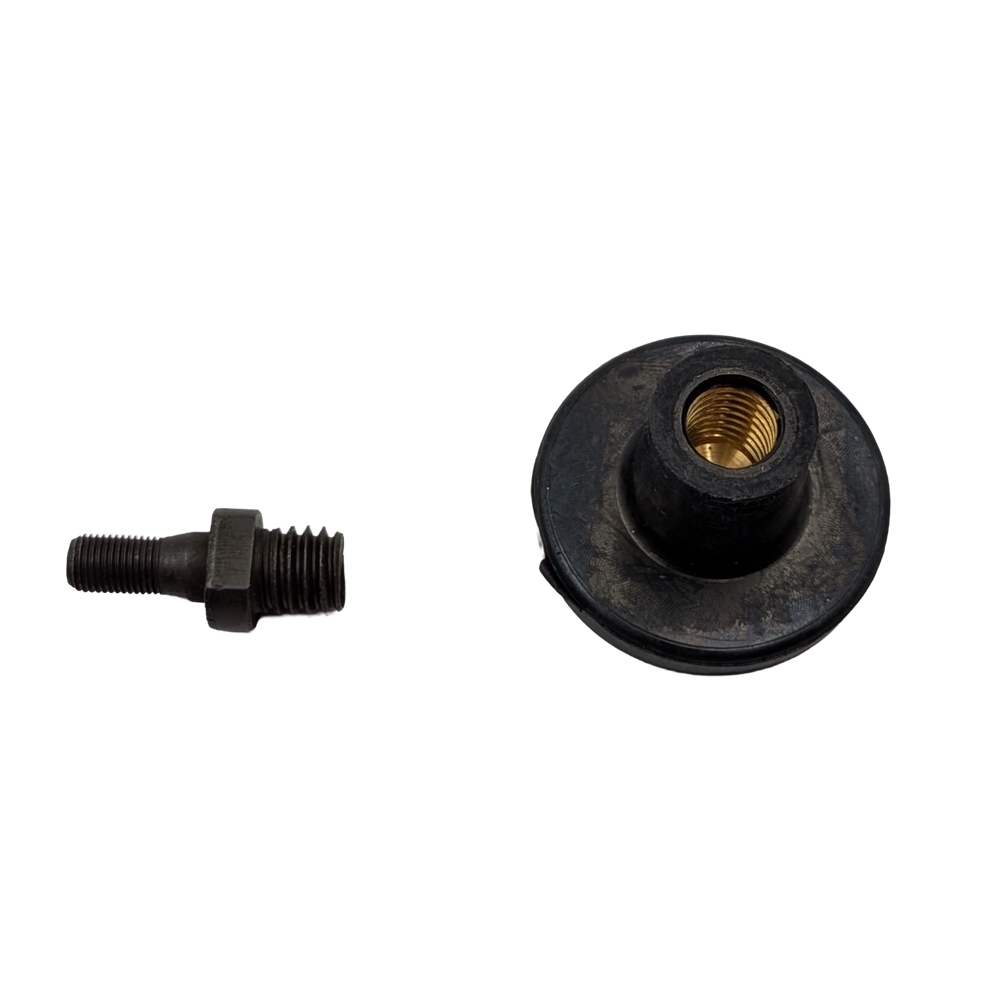

1. A kisebbik (M4-es) menet csatlakozik a gép M4-es menetes tengelyéhez, AKCS1 esetén használja a menetszűkítőt mely M4-re szűkít.
2. A tengely másik oldalára csavarható a polírozótányér. (Megjegyzés: a tengely előre összecsavarható a polírtányérral és úgy is felszerelhető a gépre)
3. Miután a polírtányér felhelyezésre került a gép használható.
